非满管流量计安装案例-江苏常隆农化

[点击量：1841][来源：安布雷拉超声波 · 中国已服务中小企业8千家]

2019-09-20

这几年，环保部门对企业排污检查的很严，以前只管污水排放口，现在连雨水排放口也要监测排水量，最近江苏一家企业的雨水排放口就安装了宇征牌的非满管流量计，杭州安布雷拉的技术同事们去现场指导安装和调试。

为了解决大家对于安装的疑惑，小编在此把整个安装设计方案分享给大家。

在来咨询的客户中，问的很多的一个问题，就是如何安装非满管流量计？下面我们通过这个现场案例来说明一下如何安装。

一、现场情况

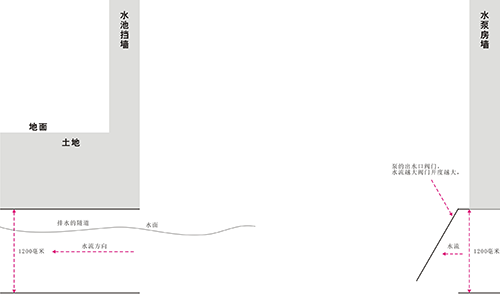

现场是在泵房的出水口，出水口是一个大的缓冲池，水泵排出去的水，流过缓冲池后，从对面的排水管排走，排水管直径是1200毫米。

二、根据现场的情况，安布雷拉的工程师画了安装图，以便用户在现场制作固定支架。

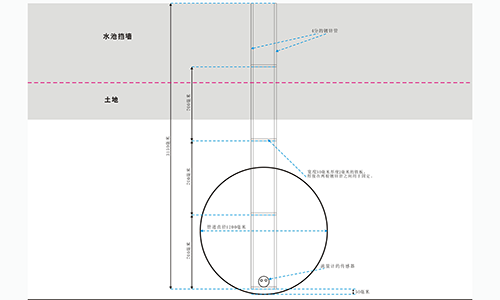

下图是正视图，正对着出水管道画的。

非满管流量计传感器用L型支架固定，放到接近于管道底部的位置，为了防止管道内有淤积的泥沙覆盖传感器，传感器离管道底部有5厘米的空间。

考虑到汛期排水量大，排水的时候水泵转速高，出来的水的流速高于1.00米/秒，所以固定传感器的平板左右各用一根4分的镀锌管来固定，尽可能减少水流冲击造成的传感器左右抖动和上下抖动。

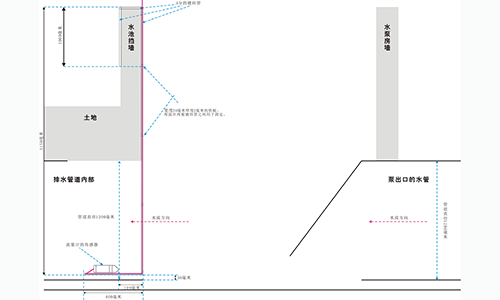

下图是侧视图：

从侧视图上可以看到，非满管流量计的传感器是伸入管道内部的，测量进入管道内的水的流速。如果不放在管道内，放在水池内测量，因为水池内水有回流，有紊流，不适合测量。

做好后的L型支架外形如下：

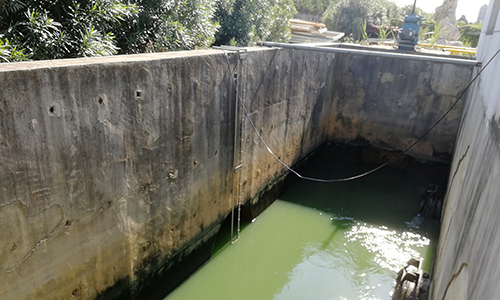

三、安装好之后的样子

安装好之后，非满管流量计距离泵的从出水管的距离在5.5米左右，实际上这个距离还不够理想，理想的离开泵的出水口距离是：管道内径×30.

管道内径是1200毫米，1200×30=36000毫米，也就是36米。

这是因为现场安装条件达不到造成的，如果放在排水口跟河道的那个出水口，有50多米长的管道，这个距离是够了，但是用户不希望装在厂区外面，害怕被人破坏。

这是杭州安布雷拉宇征牌的非满管流量计的其中一个现场，希望能够作为借鉴，对您现场安装有帮助。
