浅析明渠流量计三角堰的安装方法

[点击量:3891][来源:安布雷拉超声波 · 中国已服务中小企业8千家]

2019-10-21

       近日本溪市某客户在购买一台明渠流量计后提出了三个问题:1.探头到三角堰板的距离?2.探头发射面到地面的距离,我要怎么安装支架?3.三角堰板距出水口有距离限制没有?下面大家一起来看看这三个问题的解决方法。

       1.探头到三角堰板的距离。
       如下图片中所示。

明渠流量计

       比如:从三角堰缺口流出来的水的最高水位是20厘米,那么探头支架到三角的水平距离就是:20×4=80厘米
       如果从三角堰缺口流出来的水的最高水位是10厘米,那么探头支架到三角的水平距离就是:10×4=40厘米

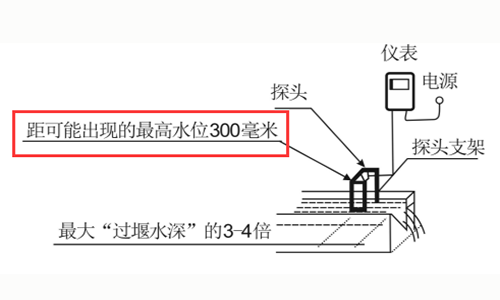

       2.探头发射面到地面的距离,我要做安装支架。
       答:应该是探头发射面到渠道底部的距离。

明渠流量计

       不是以渠道底部为标准,是以最高水位为标准。探头发射面要距离最高水位之间,最少有300毫米的空间。

       3.三角堰板距出水口有距离限制没有?
       答:三角堰距离出水口的距离,是以水面平稳为标准。

       如果离开出水口4米的地方,水面平稳了,那就在4米的地方安装。
       如果离开出水口2米的地方,水面平稳了,那就在2米的地方安装。

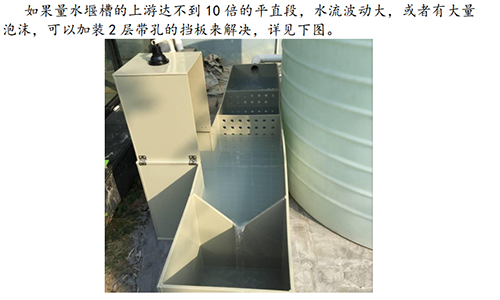

       如果到了渠道尽头,水面还不平稳,那就要在三角堰上游加《多孔板》强制水面平稳。如下图所示。

明渠流量计
