城市地下污水管和雨水管如何选择《非满管流量计》
[点击量：2660][来源：安布雷拉超声波 · 中国已服务中小企业8千家]
2019-12-09
城市地下污水管和雨水管如何选择《非满管流量计》，传统的流量计都是为了满管条件下测量设计的，那么不满管的情况下，要用什么流量计才能够正常测量液体的流量呢？
在不满管的状态下，要测量液体的流量，这种流量计统称为《非满管流量计》。
杭州安布雷拉的现场工程师，有9年的现场经验，遇到的现场方案也是形形色色，在此来说说根据不同的工况如何选择《非满管流量计》？
一、选择的条件
一般有这几种：
1.管道形状？
2.管道内径大小？
3.管道材质？
4.管壁情况？
5.最低液位是多少厘米？
6.最高液位是多少厘米？是否会有满管的情况？
7.液体温度范围？
8.液体最低流速是多少厘米/秒？
9.供电方式？
10.输出信号种类？
二、选择非满管流量计的类型
2.1 城市地下的污水管
城市地下的污水管，多数是属于生活污水，少数是企业污水。具体条件如下：圆形管道，150～1000口径。
2.1.1 法兰连接的非满管流量计
管道形状：圆形
管道内径：DN150～DN1000
管道材质：水泥管，铸铁管，PE管，PR管
管壁情况：平整
最低液位：根据管径不同，对最低液位的要求不同,具体看下面的数据：
DN150:最低4厘米，最高13厘米；
DN200:最低4厘米，最高18厘米；
DN250:最低4厘米，最高23厘米；
DN300:最低5厘米，最高28厘米；
DN350:最低5厘米，最高33厘米；
DN400:最低5.5厘米，最高38厘米；
DN450:最低6厘米，最高42厘米；
DN500:最低6.5厘米，最高48厘米；
DN600:最低7厘米，最高58厘米；
DN700:最低7.5厘米，最高68厘米；
DN800:最低8厘米，最高78厘米；
DN900:最低8.5厘米，最高88厘米；
DN1000:最低9厘米，最高98厘米；
最高液位：离管道内部2-3厘米。
是否会满管：大部分时间不满管，少数情况下会满管。
液体温度范围：＜50℃
液体最低流速：≥0.05米/秒
供电方式：为了24小时连续测量，建议采用外供电方式，供电电压为直流24V。如果间歇性测量，比如：每30分钟测量一次，可以采用锂电池供电。
输出信号种类：485接口，modbus协议，或者4-20ma输出。
其他输出方式：可以外加RTU通过手机流量传输到后台服务器。
下面的图片，就是在河北省的一个现场，3根PVC管道把污水流到这个污水井内，然后通过左边的大管道排放到道路上的污水总管。
说明：此类管道是污水，最低流速要求每秒0.05米/秒以上，管径在DN150～DN300，用法兰对接的分体式的非满管流量计来测量。现场安装详见下图。
下图是一个污水井里面，因为进水管道和出水管道在同一个高度，直接把两个管道连接起来了。
优点：最低水位有4～5厘米就可以正常测量。
缺点：如果出现满管情况，测量误差大。
2.1.2 超声波多普勒原理的非满管流量计
管道形状：圆形
管道内径：DN400～DN1000
说明：对于DN200～DN300之间的管道，不是不能测量，是因为：第一传感器要放在管道内部，会占用一部分空间，导致水的截面积不准确。第二个因为不能满足最低水位的要求，测量的流速也会比实际小，所以在这样的小管子里面不建议用超声波多普勒流量来测量。
管道材质：水泥管，铸铁管，PE管，PR管
管壁情况：平整
最低液位：因为传感器放在管道内部来直接测量，所以传感器顶部以上要有5厘米的液位才能够正常测量。
最高液位：满管
是否会满管：大部分时间不满管，少数情况下会满管。
液体温度范围：＜80℃
液体最低流速：≥0.04米/秒
供电方式：为了24小时连续测量，建议采用外供电方式，供电电压为直流24V。如果间歇性测量，比如：每30分钟测量一次，可以采用锂电池供电。
输出信号种类：485接口，modbus协议，或者4-20ma输出。
其他输出方式：可以外加RTU通过手机流量传输到后台服务器。

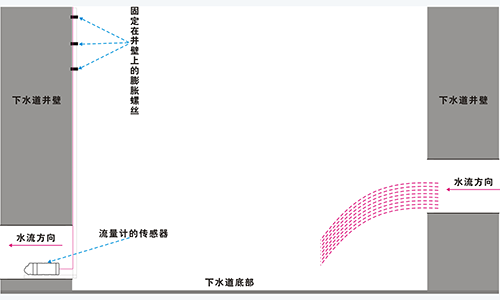

下面是安装示意图：
下面的图片，就是在江苏省的一个现场，城市地面道路上的下水道，里面有一个出水口，一个进水口，都是周围的生活污水。
优点：满管和非满管都可以测量。
缺点：怕垃圾覆盖传感器的2个发射探头，会造成无法测量。
2.1.3 非接触式的雷达流量计
管道形状：圆形
管道内径：DN500～DN2000
说明：＜DN500的管道不建议使用。
管道材质：水泥管，铸铁管，PE管，PR管
管壁情况：平整
最低液位：要求5厘米以上。
最高液位：不能满管。
是否会满管：不满管。
液体温度范围：≤80℃
液体最低流速：≥0.30米/秒
供电方式：为了24小时连续测量，建议采用外供电方式，供电电压为直流24V。如果间歇性测量，比如：每30分钟测量一次，可以采用锂电池供电。
输出信号种类：485接口，modbus协议，或者4-20ma输出。
其他输出方式：可以外加RTU通过手机流量传输到后台服务器。
下面是安装示意图：
下面的图片是在北京的一个现场，管道是DN1500的，常年处于非满管状态，流速在0.60米/秒～1.20米/秒之间。
优点：非接触式测量，维护量是所有非满管流量计中最小的。
缺点：只能测量非满管状态，满管了，水淹没了管子，就无法测量。
2.1.4 非接触式的做渠道的非满管流量计
管道形状：圆形
管道内径：DN100～DN1000
说明：＞DN1000的地下管道不建议使用，如果是地面管道，或者出水口在地面的管道可以用这种方式测量。
管道材质：水泥管，铸铁管，PE管，PR管
管壁情况：平整
最低液位：要求1厘米以上。
最高液位：能满管。
是否会满管：会满管。
液体温度范围：＜50℃
液体最低流速：≥0.04米/秒
其他条件：要求下游的水不能满上来，阻挡上游管道过来的水流下泄。
供电方式：为了24小时连续测量，建议采用外供电方式，供电电压为直流24V。如果间歇性测量，比如：每30分钟测量一次，可以采用锂电池供电。
输出信号种类：485接口，modbus协议，或者4-20ma输出。
其他输出方式：可以外加RTU通过手机流量传输到后台服务器。
下面是安装示意图，在管道出水口做一个长方形的渠道，通过测量渠道上的水位高低，计算出管道流出的流量。
优点：最低水位有1厘米就可以测量。
缺点：如果井里水位会超过渠道，就会测量错误。
2.2 城市地下的雨水管
跟2.1 城市地下的污水管一样选择。
