超声波明渠流量计如何根据现场流量来确定用几号巴歇尔槽?

[点击量：2918][来源：安布雷拉超声波 · 中国已服务中小企业8千家]

2019-12-16

经常有企业的用户联系安布雷拉，说自己企业的排污口要装超声波明渠流量计，让安布雷拉帮他把超声波明渠流量计、巴歇尔槽都配套好。

那么如何根据现场流量来确定用几号巴歇尔槽呢？

这就需要用到小学5年级的数学知识了。

第一个案例的用户是一家洗涤剂厂家，要在排污口安装超声波明渠流量计。

一、要知道现场每天最大流量是多少立方米/小时？

洗涤剂厂每天流量1608立方米，或者叫做每天1608吨。

二、把每天流量换算为每秒是多少升？

每小时流量：1608立方米÷24小时=67立方米/小时

每秒流量：67立方米÷3600秒=0.0186立方米/秒

因为1立方米=1000升，所以0.0186立方米×1000升=18.6升/秒，也就是每秒最大流量为18.6升。

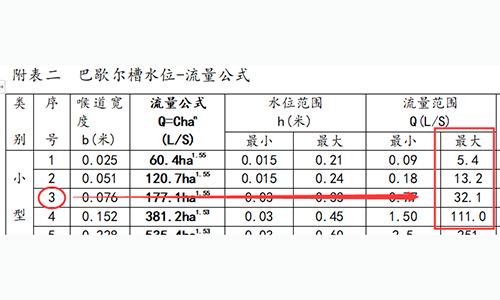

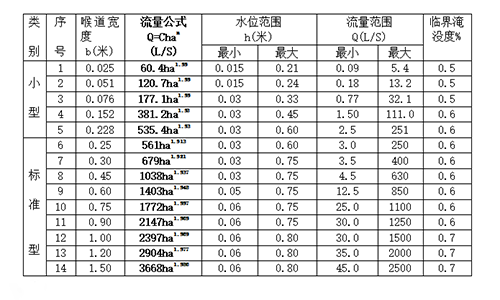

三、去说明书《附表二巴歇尔槽水位-流量公式》找出对应几号槽。

在这个表格中，找到《流量范围Q(L/S)》一列，2号槽最大流量是每秒13.2升，3号槽最大流量是每秒32.1升，用户的流量计算出来是最大流量是每秒18.6升，这样最适合的就是3号巴歇尔槽。详见下图：

下面就是现场安装的3号巴歇尔槽，使用的是宇征牌一体式超声波明渠流量计。

这个现场选巴歇尔槽是选对了，但是安装有问题，在渠道上有根横梁，渠道上游还有一个铁板，都会反射超声波，造成测量错误。

巴歇尔槽明渠流量计

第二个案例是隆尧县城镇污水处理厂，每天排水量是34560立方米，让安布雷拉的技术帮助他选择合适的巴歇尔槽。

每小时流量：34560立方米÷24小时=1440立方米/小时；

每秒流量：1440立方米/小时÷3600秒=0.4立方米/秒；

因为1立方米=1000升，所以0.4立方米×1000升=400升/秒，也就是每秒最大流量为400升。

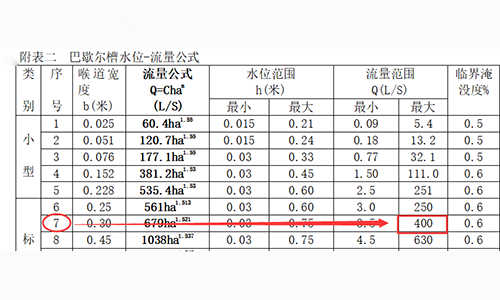

根据《巴歇尔槽水位-流量公式》找到7号巴歇尔槽的最大流量正好是400升/秒，于是就选择了7号巴歇尔槽到现场安装，安装好的图片如下：
