污水井用宇征超声波水位计测量水位最多测量到几米

[点击量：6125][来源：安布雷拉超声波 · 中国已服务中小企业8千家]

2020-05-07

          从2014年开始，国内很多城市陆陆续续对污水井、雨水井的水位进行监测，同时把数据往平台传输，其中选用最多的是超声波水位计。

          根据近几年的用户反馈情况，还有去现场调试、安装得到的经验和教训，说说在现场用IP68超声波水位计测量雨水井、污水井最多可以测量到几米？

          在这种现场测量，都是在安装好之后，先设定IP68超声波水位计的安装高度，假设是7000毫米，然后测量出IP68超声波水位计到水面之间的距离是4700毫米，那么7000-4700=2300毫米，这就是当前这口井的水位高度。

         1.上下一样粗细的污水井和雨水井里面，到底最远可以测量多少米？

          因为城市污水井、雨水井有国家标准，基本都是圆形的，直径在700mm居多，少数有800mm。作为超声波水位计测量到的是探头发射面到水面之间的距离。

          污水井、雨水井从地面的井口到井底，基本是一样粗细的。



          在这样的井里面，超声波水位计有效测量范围如下，以DYA-49-08E-F的超声波换能器为例子，换能器的螺纹外径是G2寸，相当于60mm，它的半功率角@-3db是8～10°：





  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 8° 1米 0.28米
2 8° 2米 0.56米
3 8° 3米 0.84米
4 8° 4米 1.12米
5 8° 5米 1.40米




  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 10° 1米 0.34米
2 10° 2米 0.70米
3 10° 3米 1.04米
4 10° 4米 1.40米
5 10° 5米 1.74米






          以DYA-49-08C-F的超声波换能器为例子，换能器的螺纹外径是M78×2，相当于78mm，它的半功率角@-3db是5～7°：


  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 5° 1米 0.18米
2 5° 2米 0.34米
3 5° 3米 0.52米
4 5° 4米 0.70米
5 5° 5米 0.88米



  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 7° 1米 0.24米
2 7° 2米 0.48米
3 7° 3米 0.74米
4 7° 4米 0.98米
5 7° 5米 1.22米





          以DYA-64-05C-F的超声波换能器为例子，换能器的螺纹外径是M78×2，相当于78mm，它的半功率角@-3db是4～6°：


  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 4° 1米 0.14米
2 4° 2米 0.28米
3 4° 3米 0.42米
4 4° 4米 0.56米
5 4° 5米 0.70米



  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 6° 1米 0.20米
2 6° 2米 0.42米
3 6° 3米 0.62米
4 6° 4米 0.84米
5 6° 5米 1.04米

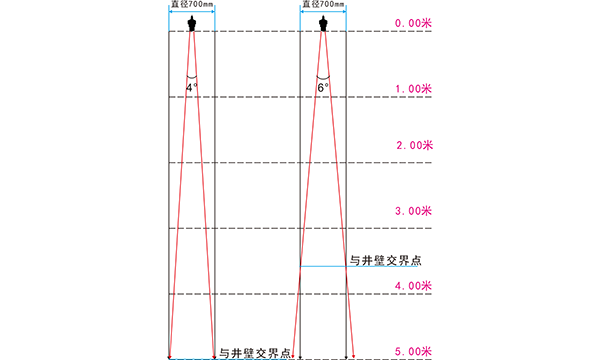

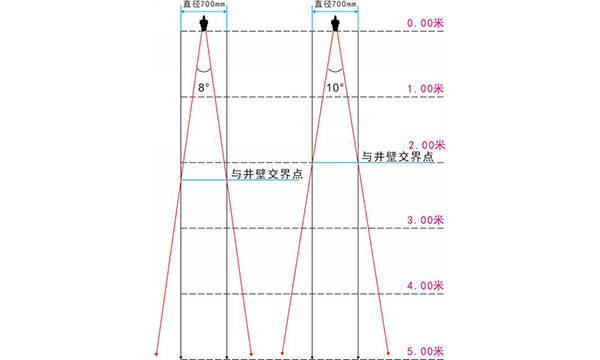

          也就是在直径700mm的污水井、雨水井内，如果从地面开始往下到井底，都是一样粗细，都是700mm，就算选用发射角度最小的DYA-64-05C-F，按照6°发射角，从探头发射面往下3米多，超声波就会打到井壁上。从这个角度看，不考虑其他因素，超声波在污水井内，最大测量范围为探头发射面往下3.5米左右。再往下就会打到井壁反射回来，造成跟实际水面之间测量到的值来回跳动。


         2.上窄下宽的井，最远可以测量到几米？

          在实际现场中，遇到最多的井，是上窄下宽的。地面往下2米内是直径700mm的圆形，再往下就是一个扩大的空间。

          在下面这个扩大空间里面，最小的空间为直径1米的圆形，或者正方形。大的直径有2米～3米的。





          为了简化问题，我们选用的是使用最多的DYA-49-08E-F的超声波换能器，它的半功率角@-3db是8～10°：

  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 8° 1米 0.28米
2 8° 2米 0.56米
3 8° 3米 0.84米
4 8° 4米 1.12米
5 8° 5米 1.40米
6 8° 6米 1.68米
7 8° 7米 1.96米

  -3db的发射角度 探头到水面的距离 超声波覆盖的直径
1 10° 1米 0.34米
2 10° 2米 0.70米
3 10° 3米 1.04米
4 10° 4米 1.40米
5 10° 5米 1.74米
6 10° 6米 2.05米
7 10° 7米 2.44米

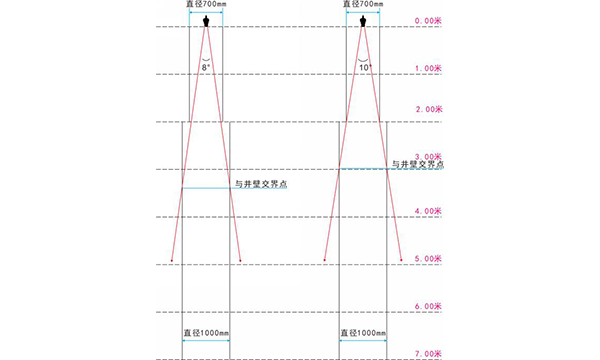

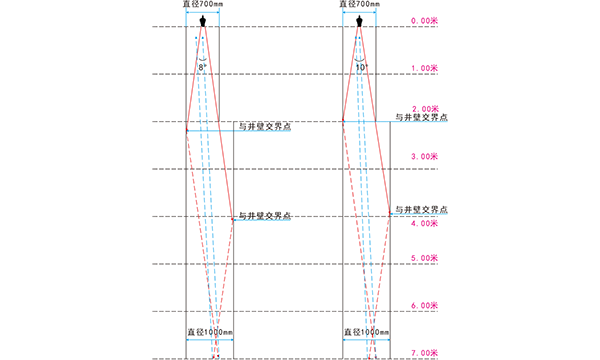

          下面是扩大后的空间是直径1000毫米的情况。

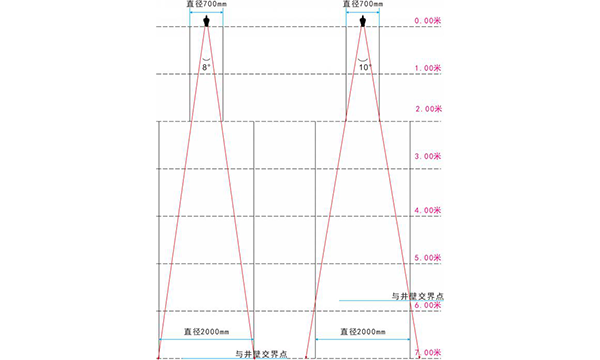

          下面是扩大后的空间是直径2000毫米的情况。


         3.井壁一边从上到下是平的，另一边是扩展出去的空间。

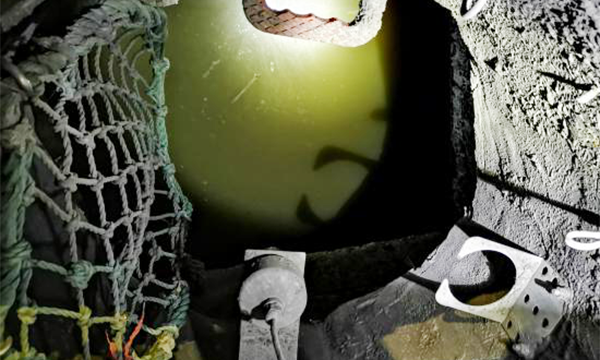

          在这种情况下，要看井壁从上到下是不是平整的，如果是平整的，就比较好办。在这种情况下，超声波打到井壁上，会向下反射，打到水面，再反射回探头。测量不容易出现数据跳动问题。

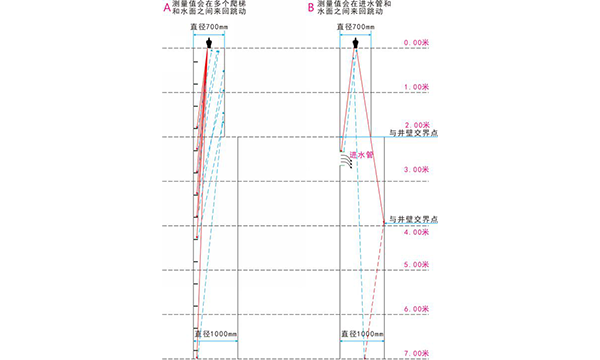

          如果井壁从上到下都是不平整的，比如：有凸起物，进水管、有人上下爬的梯子，都会对测量造成干扰，使得测量的距离值错误，或者出现数据跳动的现象。

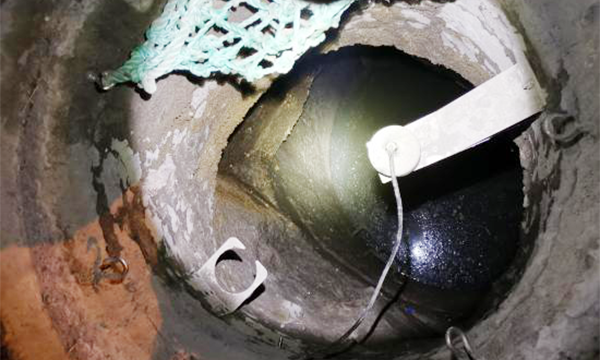

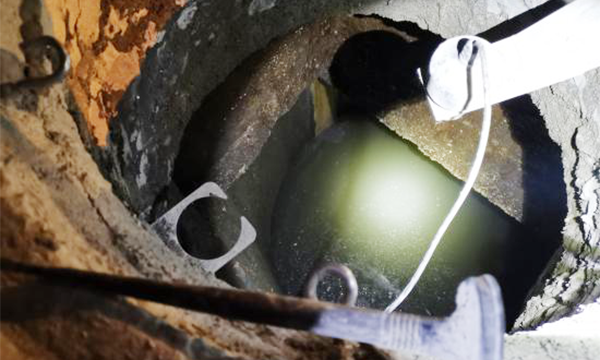

          下图是有供人上下的爬梯。

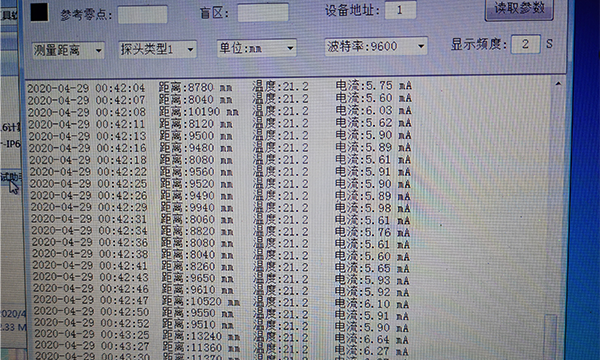

          下图就是笔记本电脑上看到的，在有爬梯的雨水井内，测量的距离值上下跳动。

          图片中看到的“距离”值需要缩小10倍，才是测量到的距离是多少毫米。比如第一行：距离：8780mm，要8780÷10=878mm，这才是现场真正测量到的距离值。

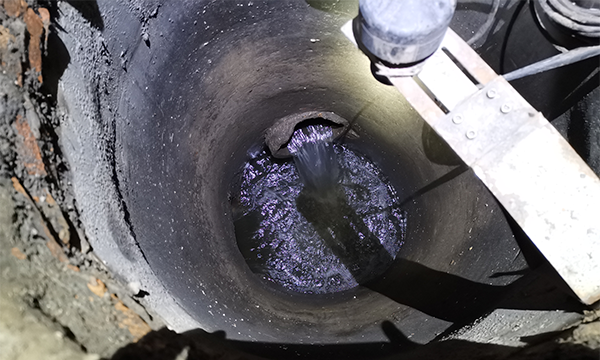

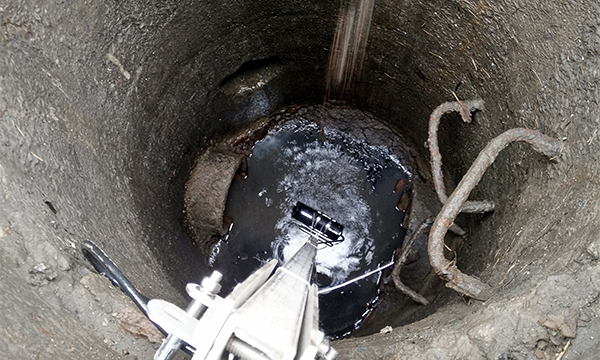

          下图是有进水管的雨水井：

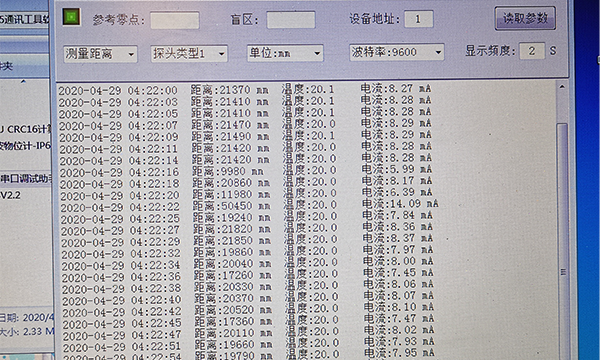

          下图就是笔记本电脑上看到的，在有进水管的雨水井内，测量的距离值上下跳动。图片中看到的“距离”值需要缩小10倍，才是测量到的距离是多少毫米。比如第一行：距离：21370mm，要21370÷10=2137mm，这才是现场真正测量到的距离值。




          在污水井、雨水井内测量水位高低，国内75%的现场都是选择非接触式的IP68超声波水位计来测量，有的用户用的挺好的，有的用户用了就出现数据不稳的情况，通过以上的讲解，您应该能够知道选择IP68超声波水位计，在污水井和雨水井中到底可以测量到多少米的水位。
