时差法流量计换能器DYW-50/200-NA-LIUJUN 测试报告

[点击量:2033][来源:安布雷拉超声波 · 中国已服务中小企业8千家]

2021-01-23

          适用条件:15米以内渠道、河道做时差法流量计用。

          测试内容:DYW-50/200-NA-LIUJUN型换能器;

          测试条件:

          ① :空载驱动电压:500Vpp (50KHz频率点);

                  驱动脉冲个数:15个;

                  测试距离:0.8m;

                  接收信号:原始信号;

                  测试方式:自发自收;

          ② :空载驱动电压:200Vpp(200KHz频率点);

                  驱动脉冲个数:15个;

                  测试距离:0.8m;

                  接收信号:原始信号;

                  测试方式:自发自收;



             测试结果:





时差法流量计换能器



          换能器按照“测试条件”要求测试,测试结果如下表1所示:



表1:换能器自发自收测试结果



编码

中心频率

(50KHz)

回波幅度(V)

中心频率

(200KHz)

回波幅度(V)

01

50

4.88 V

195

1.84

02

50

3.6V

205

1.92





01号换能器50KHz频率点信号





02号换能器50KHz频率点信号





01号换能器200KHz频率点信号





02号换能器200KHZ频率点信号

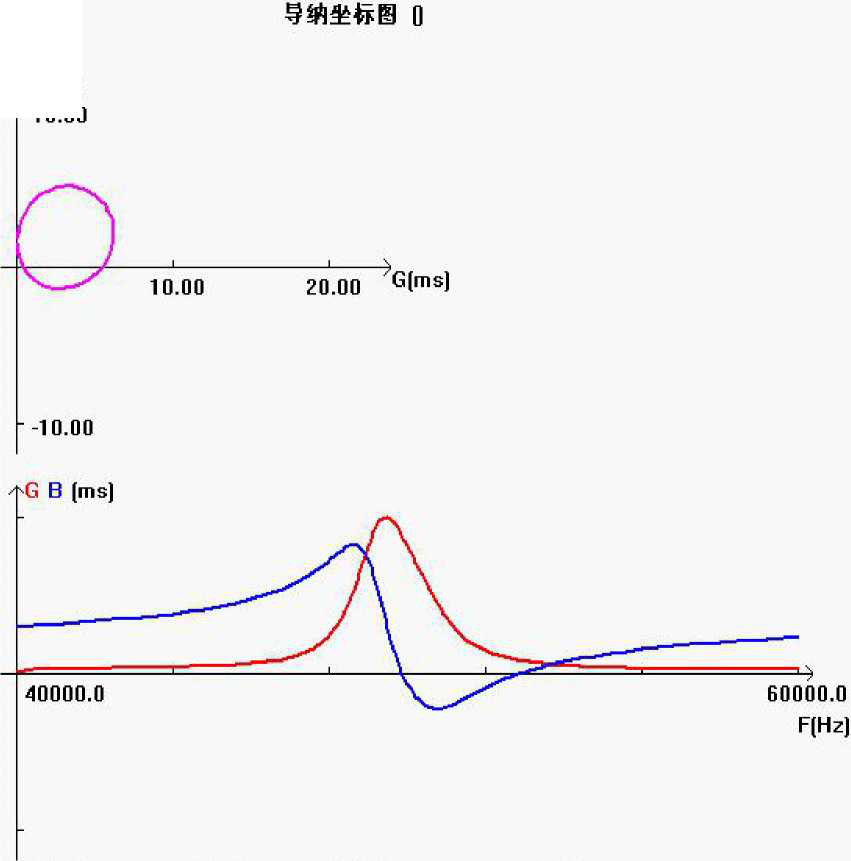

 换能器50KHz频率点导纳曲线:



                                                          10.00





FsfHz]:

49440.0

CTfnF]:

6.733366

Fl fHz]:

48603.0

COfnFl:

5.887896

F2fHz]:

50669.4

CIfnFl:

0.845470

Qm:

23.925505

LI (mH]:

12.257753

Gmaxfms):

6.283545

E33T:

0.000000

R1 (ohm]

159.1458

Kp:

0.443289

FpfHz]

53280.0

Zmax(kOhm)

2.222546

Keff:

0.372760

F0:(Hz]

51360.0





                                           /bB(ms]

                                                          -5.00









FsfHz]:

49600.0

CTfnF]:

6.867320

Fl fHz]:

48518.8

COfnFl:

6.036458

F2fHz]:

50662.9

CIfnFl:

0.830861

Qm:

23.132853

LI (mH]:

12.292930

Gmaxfms):

5.989719

E33T:

0.000000

R1 (ohm]

166.952728

Kp:

0.413989

FpfHz]

52960.0

Zmax(kOhm)

2.299048

Keff:

0.350518

F0:(Hz]

51280.0



换能器200KHZ频率点导纳曲线:



                                                      --10.00





FsfHz]:

168520.6

CTfnF]:

0.136649

Qm:

23.540415

LI (mH]:

6.872307

Gmaxfms):

3.319446

E33T:

0.000000

R1 (ohm]

301.255127

Kp:

0.523049

FpfHz]

182000.0

Zmax(kOhm)

0.228260

Keff:

0.430863

F0:(Hz]

173120.0









FsfHz]:

181120.0

CTfnF]:

6.74DD28

fHz]:

178880.5

COfnF]:

6.659108

F2fHz]:

183493.1

C1fnF]:

9.542836

Qm:

39.265877

LI fmH]:

0.000000

Gmaxfms):

3.615800

E33T:

0.200573

R1 (ohm]

276.563965

Kp:

173120.0

FpfHz]

184000.0

Zmax(kOhm)

0.255620

Keff:

0.176237

Fl

182560.0
