多普勒流速仪对安装点上游和下游直渠道的要求你知悉吗?[安布雷拉]
[点击量:1494][来源:安布雷拉超声波 · 中国已服务中小企业8千家]
2021-04-17

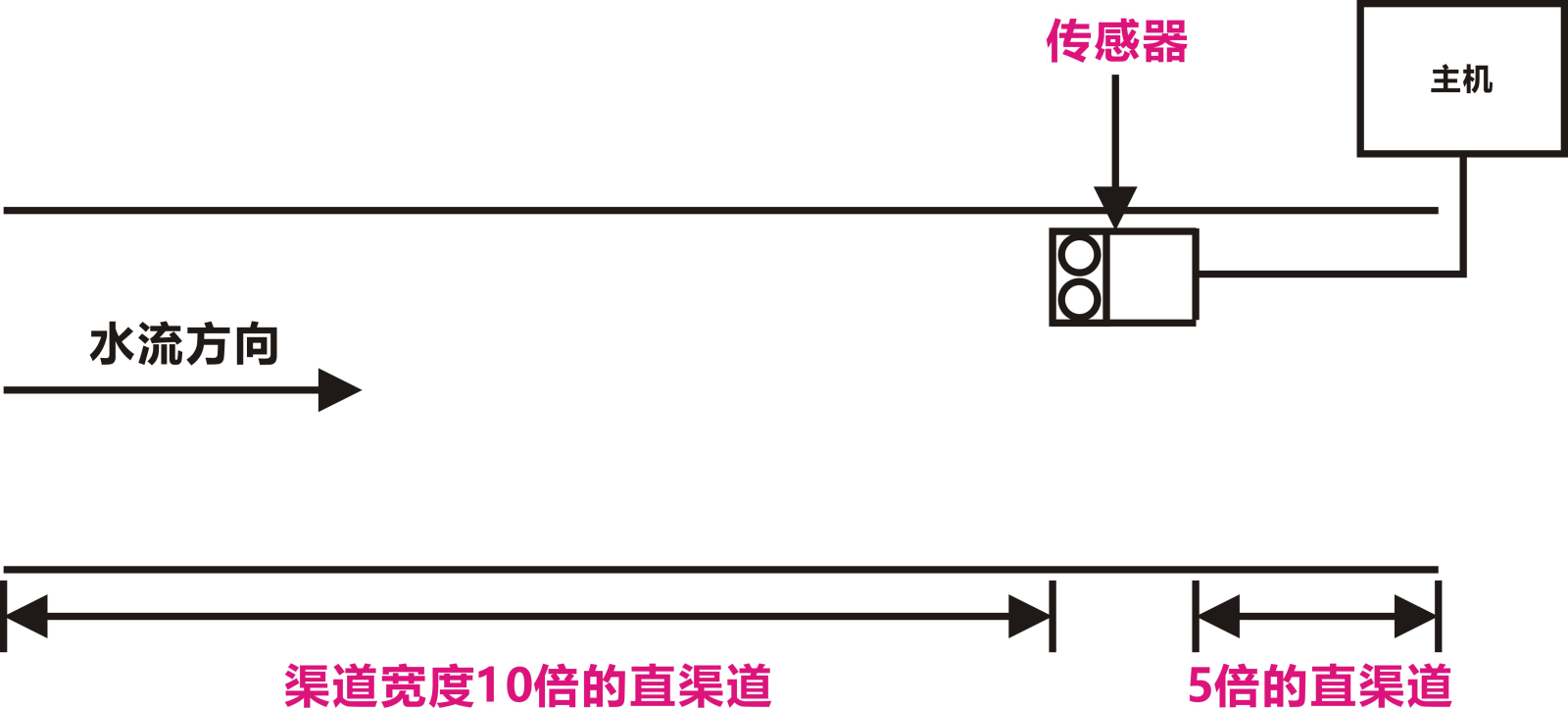

多普勒流速仪标准安装条件要求:安装地点的上游有渠道宽度10倍的直渠道,下游有5倍的直渠道。
上下游直渠道要求

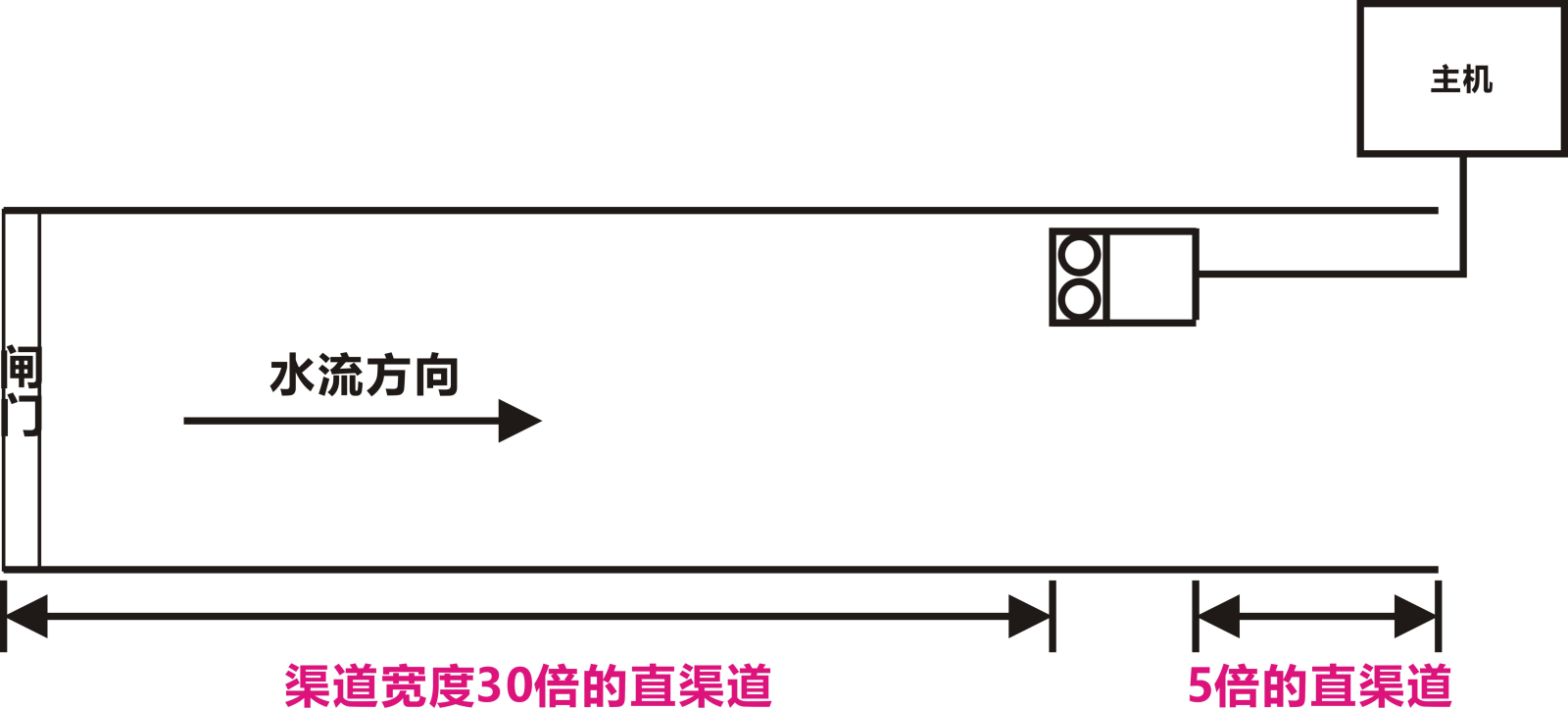

如果安装在闸门或者泵的下游,要求安装地点的上游距离闸门要有渠道宽度30倍的直渠道,下游有5倍的直渠道。
装在闸门下游的直渠道要求
多普勒流速仪上游直渠道在满足10倍的渠道宽度的基础上,长度越长越好,越长水流就越平稳,流速测量就越接近实际流速。并且这一段不能有任何阻挡水流的物体,比如:闸门、挡水坝等水工建筑物,保证传感器前端水流流态平稳无紊流。
上游直渠道的长度越长越好

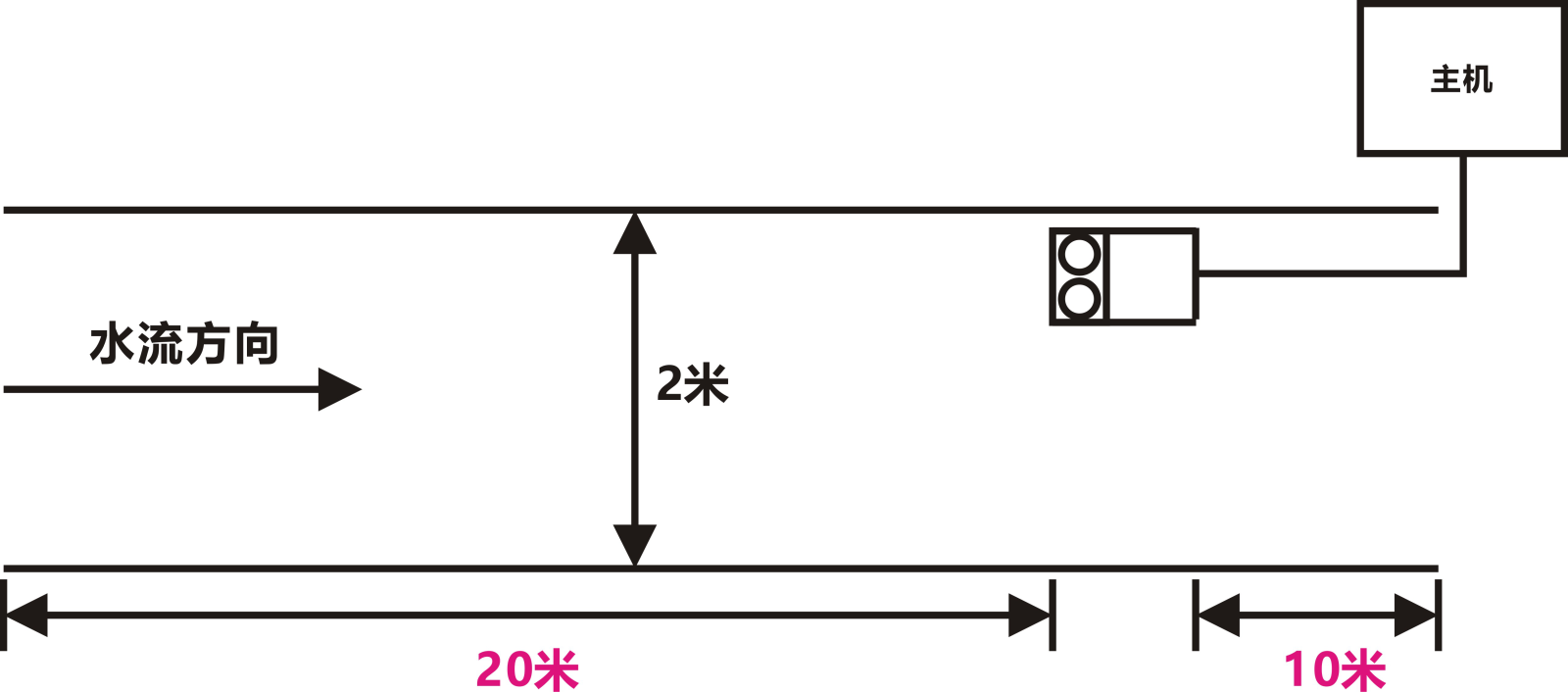

●举例:一条矩形渠道的宽度是2米,那么传感器安装地点的上游和下游的直渠道分别要有多少米长度呢?
如果在平常的渠道内,上游要有20米,下游要有10米直渠道。
宽度2米渠道的上游和下游直渠道要求
多普勒流速仪有些现场因为实际渠道条件限制,造成安装地点上游达不到10倍的直渠道,下游达不到5倍的直渠道。zui少要求是上游5倍的直渠道,下游3倍的直渠道,但是出现的问题是测量误差就加大了,这个误差具体有多少,跟现场工况有关,每个现场都不一样。
例如下图:因为在山区,都是弯道,达不到标准的上游直渠道要求,在这个点安装实际流速是0.90~0.95米/秒,测量出来的值是0.65~0.80米/秒。

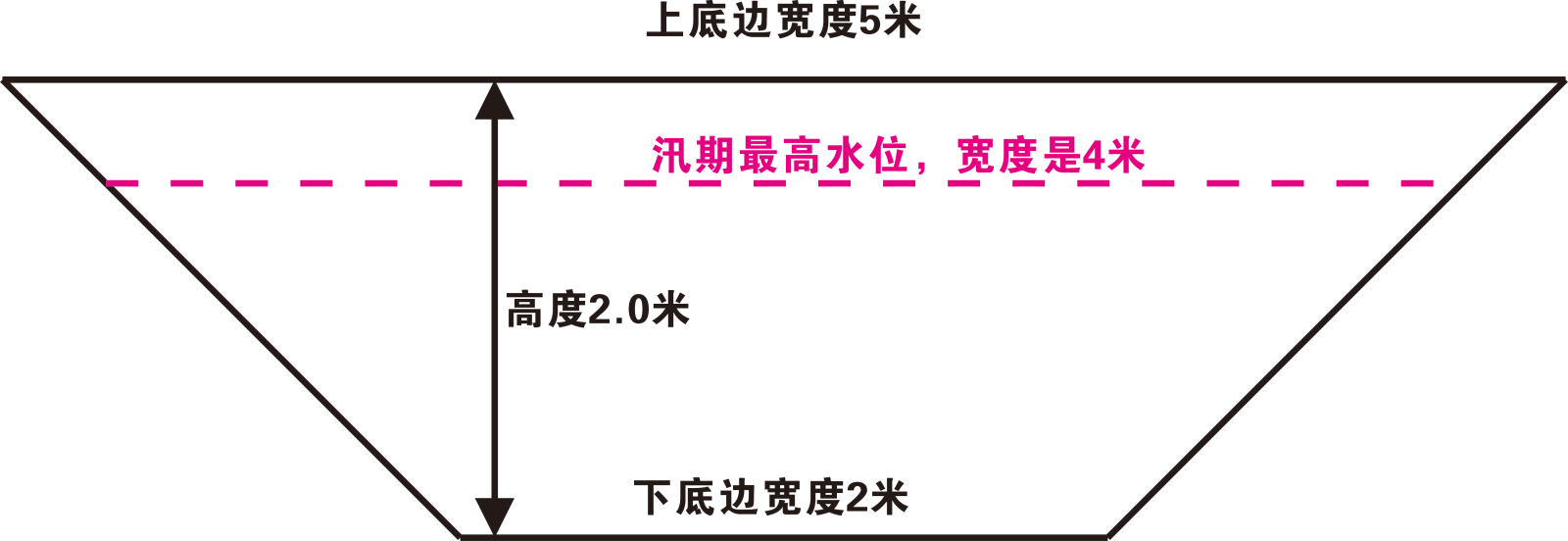

●举例:一条梯形渠道的上底边宽度是5米,下底边宽度是2米,高度是2米,那么渠道宽度应该怎么算?
梯形渠道宽度如何确定
多普勒流速仪按照汛期zui高水位的宽度作为渠道的宽度,如果汛期水位超过梯形渠道zui高处,那么以梯形渠道的上底边宽度为标准。

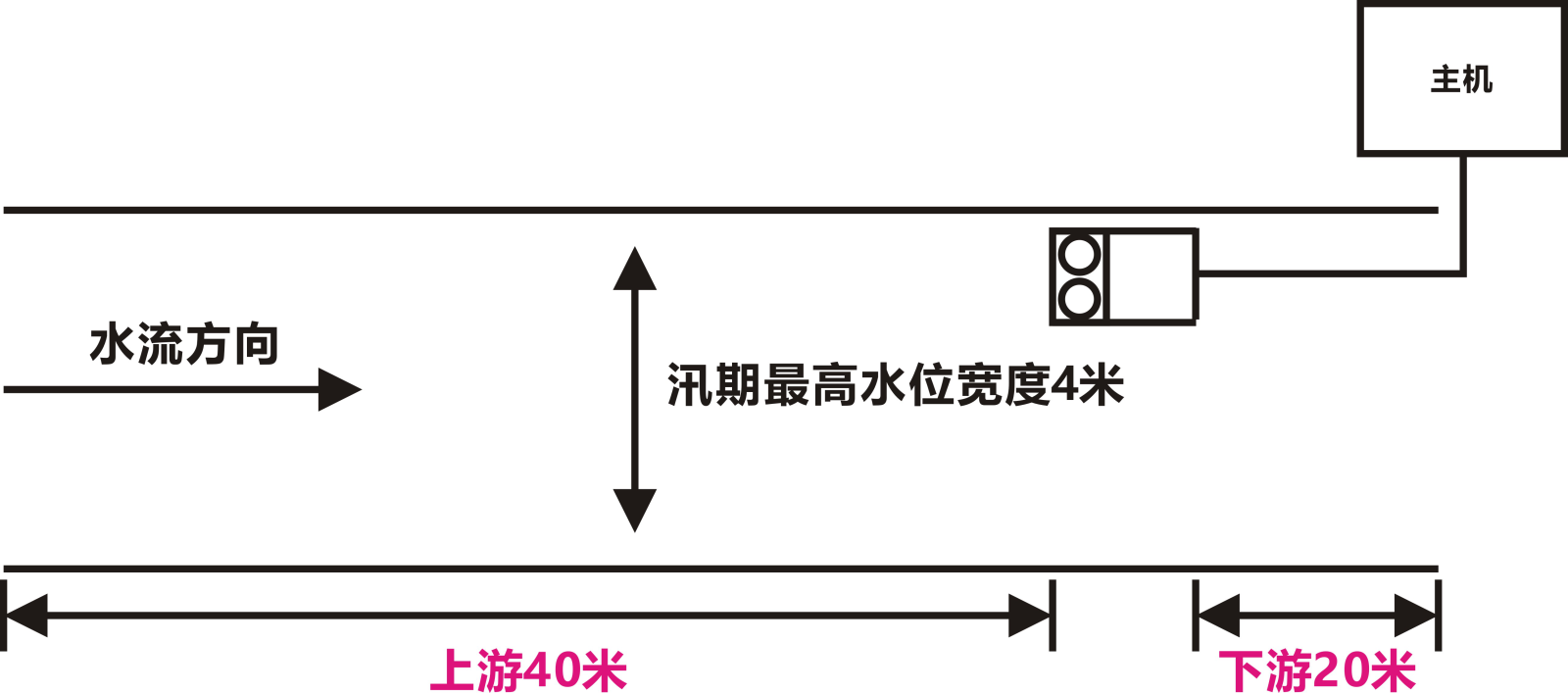

如果汛期zui高水位宽度是4米,在安装地点上游要有40米的直渠道,下游要有20米的直渠道。
梯形渠道上游和下游直渠道长度
