宇征多普勒流量计在2米管道内安装您要知道这些事-[安布雷拉]

[点击量:21][来源:安布雷拉超声波 · 中国已服务中小企业8千家]

2021-07-20

        宇征多普勒流量计在2米管道内安装您要知道这些事

        近日常州一个客户找到安布雷拉,要在2米的管道里面测量企业排放污水的流量,安布雷拉技术刘工给他推荐了宇征多普勒流量计。并告诉客户在管道内安装要注意的事项。


         ●传感器的出线必须要用PVC、PE、PR管来保护,避免水流长期冲击造成电缆开裂、脱出,或者被异物碰撞后划伤或者割破。在保护管的保护下,线缆沿着渠道底部或者渠道内壁由传感器下游方向引出水面。
         ●传感器背后出线处,因为在水中,会被水流长期冲击,需要做保护管,然后固定起来。由保护管来承受水流的冲击力。如果由线缆来直接被水流冲击,可能会造成断线等情况。
         ●传感器所自带的一段通信电缆线内有通气导管,因此注意不得将其弯折。当通信电缆线引出水面后,可接普通的电缆线,此时应使通气导管开口方向朝下,防止水及异物进入通气管,或者堵塞通气管。
连接传感器上的485或者12VDC电源的电缆,485和12VDC的线缆必须分开用两根2芯屏蔽电缆连接。
         ●不要人为拉扯、甩动电缆,也不要撞击传感器壳体。不要把连接电缆作为承重线,用连接电缆来悬挂重物。电缆必须是固定在渠道的水泥壁上,不能晃动。

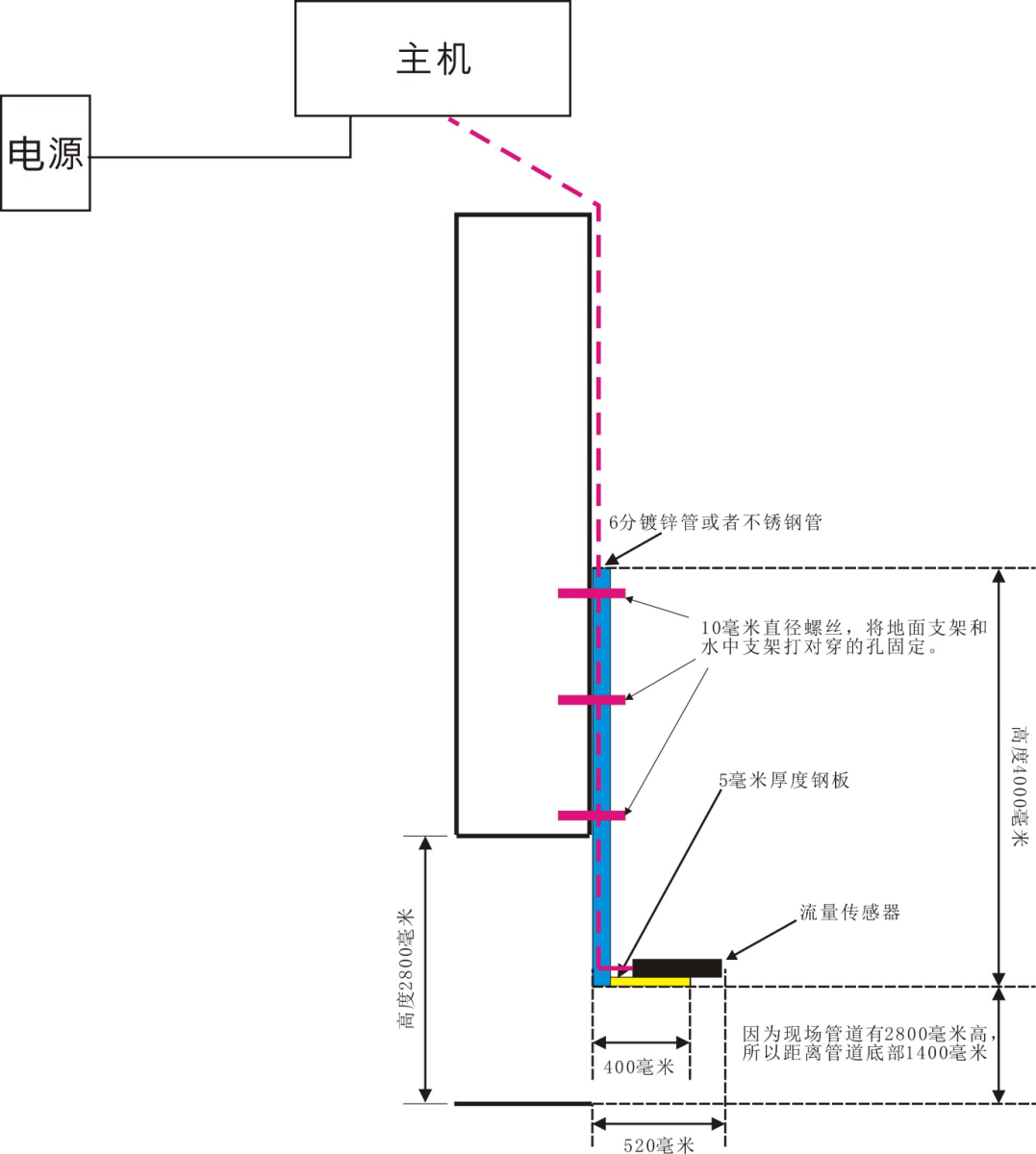

多普勒流量计现场安装的示意图

        ●供电只能用电池供电,或者太阳能供电。如果使用220VAC等市电供电,要用线性电源来转化为12VDC直流电,不能使用开关电源。
        ●对于流速>1.0米/秒的现场,安装支架强度要加强到现有支架强度的3倍以上,保证激流不会冲走或者冲坏支架。并且要在水平方向上做斜撑,以支撑传感器不会被水流冲击造成移动、抖动、飘移。
        ●在需要延长电缆的情况下,导气电缆只要保证他不会进水,不会折弯,不会被堵塞就可以,要考虑到天气湿度大情况,气温低凝露的情况。12VDC供电电缆可以延长到200米,要使用0.75平方毫米的两芯电缆。485输出的电缆可以延长到200米,要使用0.75平方毫米的两芯屏蔽电缆。

        如果您遇到非满管测量难题,对宇征多普勒流量计感兴趣请联系我们。
