超声波明渠流量计如何测量DN300管道流量
近日一云南客户要测量在雨水井中,有两根DN300的管道,1根是进水管,1根是出水管。在管道中,还穿过了一根DN100的PVC管。现场管道水流情况:不是雨天不满管,最低可能没有水。如果是大雨天,可能满管。问安布技术有没有解决的方案,安布雷拉技术刘工给出客户用超声波明渠流量计测量的方案。

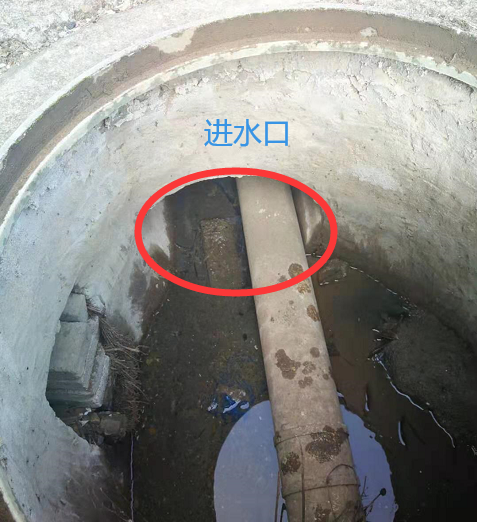

客户现场
测量方式:
①将整个圆形管道用水泥密封起来,只留中间一个矩形的出水口。
把DN300管道封闭,只留一个宽度150毫米,高度140毫米的矩形出水口。
②出水口做一个同样尺寸的矩形渠道,宽度150毫米,高度140毫米,长度300毫米。
侧视图
③把《无堰槽明渠流量计》探头安装在渠道正中央的上方。距离雨水井内壁100毫米。
④《无堰槽明渠流量计》的变送器部分放在井外,探头通过电缆连接到变送器上。
⑤露天的太阳能供电系统给《无堰槽明渠流量计》变送器供电。
⑥在《无堰槽明渠流量计》变送器上设置渠道的宽度,高度,探头相对于渠道的高度。
⑦在《无堰槽明渠流量计》变送器上,就可以看到测量到的流量数据
如果您对超声波明渠流量计订购和怎样搭配堰槽还有疑问,可以联系安布雷拉的专业技术员为您答疑解惑。
