        如何用超声检测圆环内的小钢珠

        今天技术用外贴式液位开关以连续发送脉冲的方式驱动换能器,用二极管方式检验,用示波器来进行采集,检测圆环内的小钢珠情况。

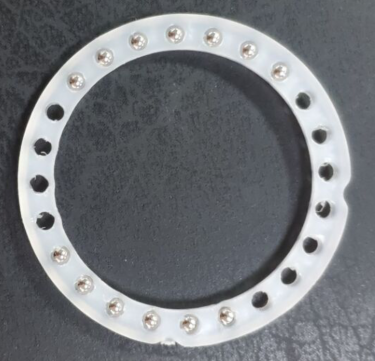

圆环内是否缺钢珠,如图所示:


检测情况:

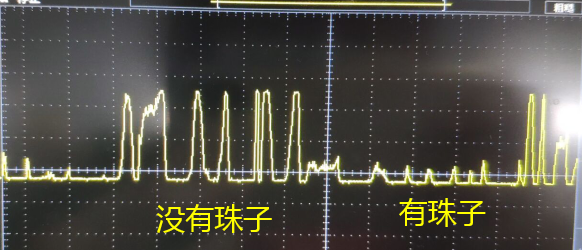

        实验通过换能器对射一发一收的方式检测,示波器接于接收端,当环内没有钢珠,接收换能器接收到发射换能器透过小孔传输过来的超声波,示波器显示凸起的高电平信号;环内有钢珠,透过圆环的超声波较弱,测到相对低电平信号。如图所示:
