超声波明渠流量计安装需要考虑哪些要求？

超声波明渠流量计安装需要考虑哪些要求？采用超声波明渠流量计方式安装需考虑以下环境要求：

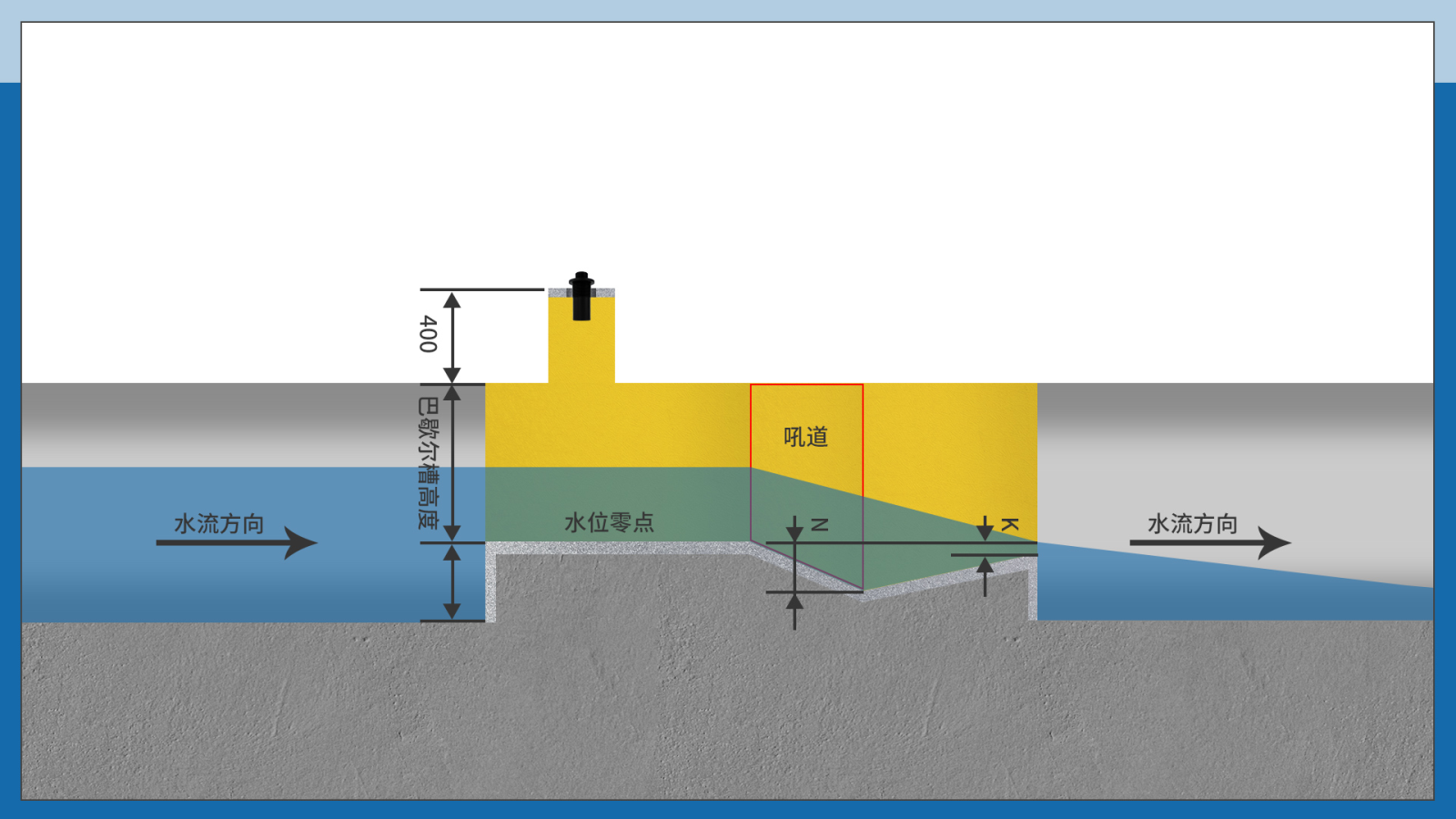

1.超声波明渠流量计需安装在巴歇尔槽的安装支架上，国标的巴歇尔槽是经过国家相关部门检定，有良好的水位流量关系曲线。

通过测量巴歇尔槽进水口区域的水位高度，结合巴歇尔槽的尺寸设定，就可以计算出当前经过巴歇尔槽水流的瞬时流量，瞬时流量经过时间的累加，就变为一段时间的累计流量。

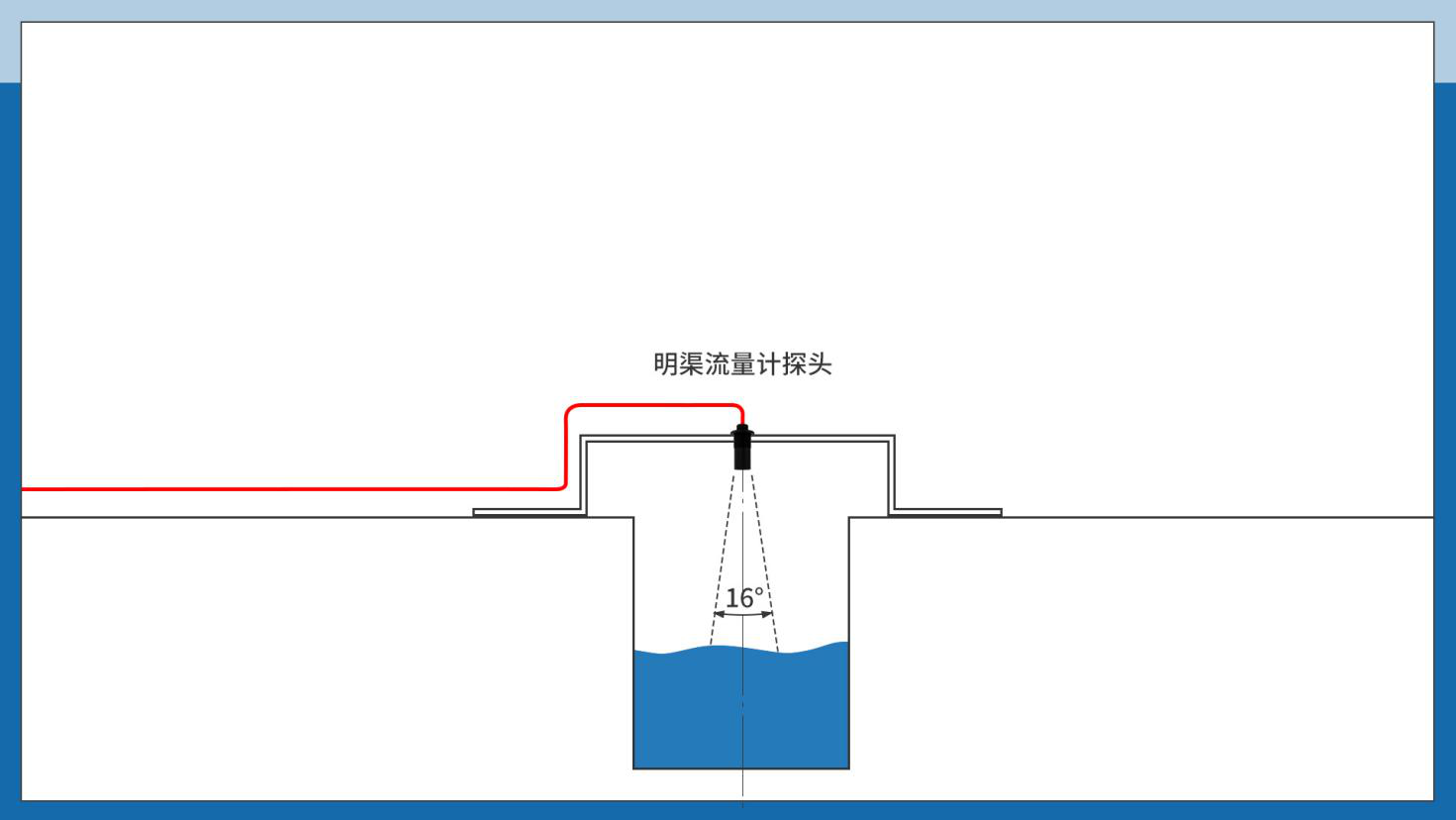

2.超声波明渠流量计安装好之后，传感器要保证跟巴歇尔槽底部垂直。

3.超声波明渠流量计探头照射范围内，除了水面不能有任何障碍物。

4.要求巴歇尔槽上游，有渠道宽度10倍的直渠道段。

比如：渠道宽度是1.00米，在巴歇尔槽上游需要有1.00×10=10.00米的直渠道段。

说明：直渠道段的目的，是为了保证进入巴歇尔槽的水流的表面平稳。只要进入巴歇尔槽进水口的水流表面平稳，巴歇尔槽上游的直渠道段达不到渠道宽度的10倍，也是可以的。

如果上游水流表面波动明显，就需要做一定处理，保证进入巴歇尔槽的水流平稳，否则会明显影响测量的精度。

5.要求巴歇尔槽下游，有渠道宽度5倍的直渠道段。

比如：渠道宽度是1.00米，在巴歇尔槽下游需要有1.00×5=5.00米的直渠道段。这也是为了保证出水水流平稳。只要出水水流平稳，巴歇尔槽下游达不到渠道宽度5倍的直渠道段也可以。

6.巴歇尔槽下游的水位不会满上来。

说明：这是为了保证巴歇尔槽出水通畅，不会产生阻流，倒流等影响测量准确度的现象。
