26G高频雷达料位计安装要求

[点击量：7570][来源：杭州安布雷拉自动化科技有限公司技术部]

2014-08-18

一般客户购买雷达料位计时总是担心安装的问题，那么安布雷拉的技术就给你简单介绍下安装有哪些要求：

一、26G高频雷达料位计安装要求：

1.雷达料位计离开罐壁距离：以15米的量程为例，最小1.5米，最大距离为从料仓壁开始到料仓圆心0.5米处。

2.雷达料位计离开进料口距离要2米以上。

3.雷达料位计带吹扫接口，要外接压缩空气，每30分钟吹扫一次，避免粉尘堆积后对影响测量，粉尘堆积严重的情况下会造成雷达料位计无法测量。

4.雷达料位计连接方式为：DN125法兰连接，法兰以下喇叭口长度为0.6米。

5.钢板仓顶部安装需要做一个国标的DN125底法兰用于连接，法兰跟罐顶的接管长度要在10-12厘米之间，不要再长了。

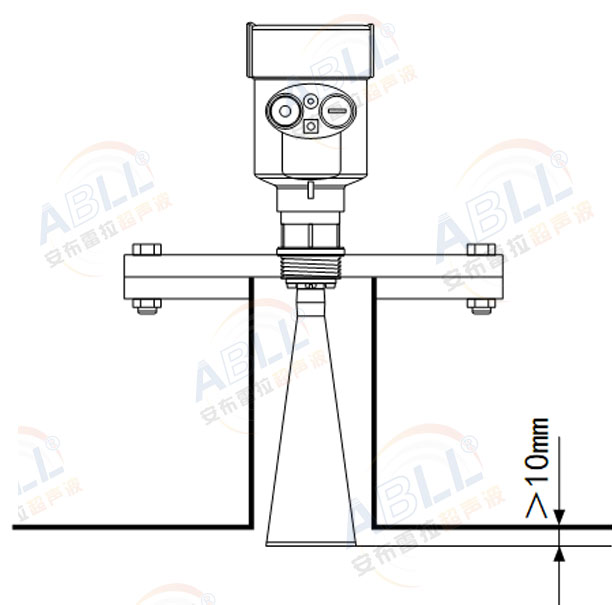

接管高度要求：必须保证天线伸入到罐里最少10mm的距离。

6.水泥仓顶部的顶板会比钢板仓顶板要厚，在做好国标的DN125底法兰用于连接后，这个法兰到水泥板底部的距离要≤50厘米。

7.雷达料位计为二线制仪表，24VDC供电，4-20ma输出。

8.如果雷达在罐子的最高处，必须有防雷措施，避免雷击对雷达料位计造成损坏或者影响。

9.雷达料位计本身带液晶显示，菜单是中文的。

二、安装图

①如果是固体的料仓，有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面。

注：由于倾斜的固体表面会造成回波衰减很大，甚至会丢失信号。

②雷达不能安装在入料口的上方。

同时注意：室外安装时应采取遮阳、防雨措施。图中①是正确的安装方式；②是错误的安装方式。

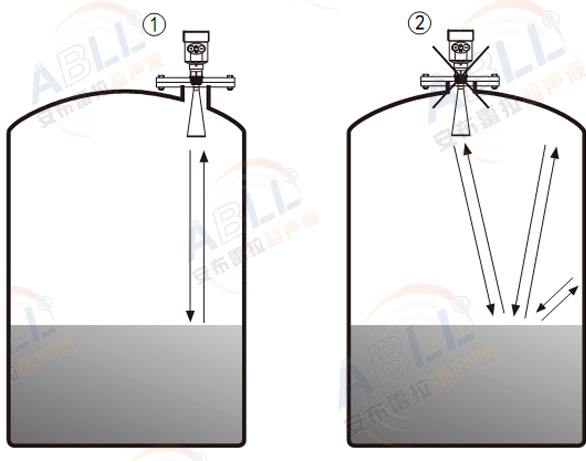

③雷达不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号还大，因为通过顶部可集中多个回波，从而造成雷达把多次回波当做真正的被测介质的回波。所以不能安装在中心位置。

①正确 ②错误

三、电器接口

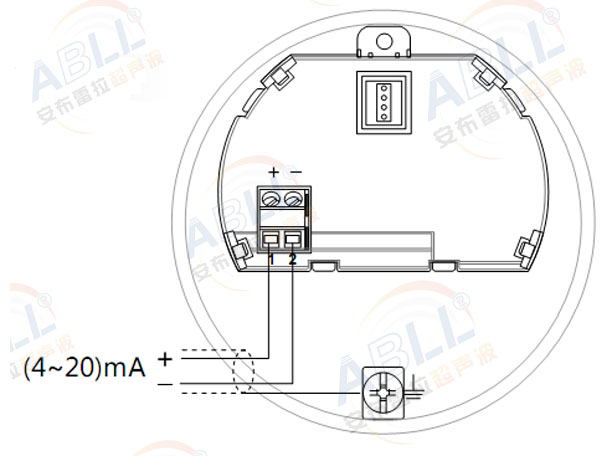

(4～20) mA/HART（两线制）供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。24V两线制接线图如下：

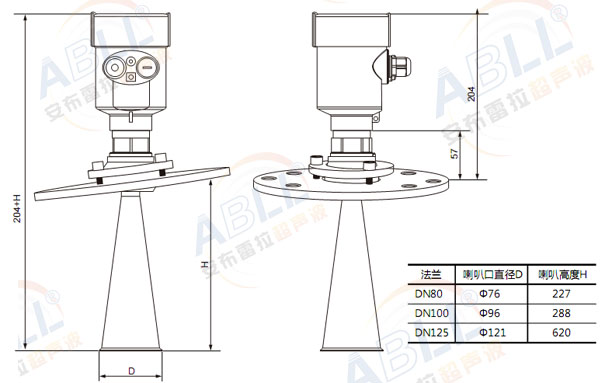

四、雷达料位计结构图
