超声波液位计有共振的情况下该怎么处理呢

        经常用安布雷拉的超声波液位计的看过来，普及一个知识点-超声波液位计有共振的情况下该怎么处理呢？

        以HHYX超声波液位计为例，一般超声波液位计的共振有两种情况，第一种情况是探头没有接触硬的物体，就出现共振，通过回波图可以看出来：

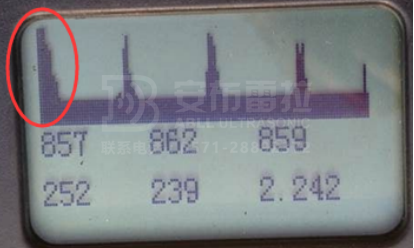

HHYX超声波液位计回波曲线图

        红色圆圈中的波是属于紧靠着探头的波，比较粗和高，而且实际上探头还没有装在法兰或者其他硬的固定支架上，只是放在塑料的凳子上就出现这个回波。那么是属于探头本身的共振。这个现场探头到被测物体之间的距离是4米左右，显示的是0.70米。显然有问题，试试通过软件能否处理。

        一般需要在“探头设置→短门限值”，看看原来的短门限值是多少，然后提高30-60个数字来看看。这个现场，我们把短门限值从60改为90，测量的距离正常了，回波图也变了。

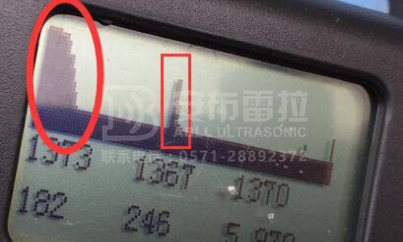

HHYX超声波液位计回波曲线图

        我们看到最左边的回波依然那么高和厚，没有变，但是回波正常了。下面显示的数字也正常了，是1373,1367。

        第二种情况：探头有接触硬的物体，就出现共振。探头跟硬的支架或者法兰连接的情况下，因为探头是在不断振动，这个振动可以传播到硬的法兰或者支架上，再由法兰或者支架反射回来，叠在探头上，从而形成一个较强的反射信号。

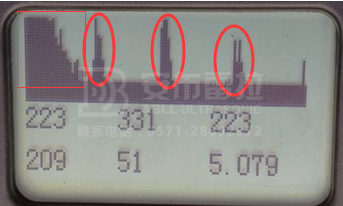

HHYX超声波液位计回波曲线图

        这是探头跟一个金属法兰连接，装后的回波。最左边又粗又高的就是共振造成的，使得测量不正常。右边三个圆弧形圆圈里面的是正常的反射波。

HHYX超声波液位计回波曲线图

        然后把探头跟金属法兰接触的地方全部用电工胶布缠绕了5-7圈，跟法兰隔开，产生一个缓冲，然后这个最左边的共振回波消失了。

        请问今天普及的这个知识点你们get到了吗？
