超声波风速风向仪换能器DYA-200-01Y和DYA-200-01Y性能测试报告

[点击量:3303][来源:杭州安布雷拉销售部]

2015-08-14

      测试内容DYA-200-01Y超声波风速风向仪换能器性能;

      测试条件:①AIRMAR板、0.3m、15个脉冲、Echox10;

      ②12V、16V、24V驱动,5cm、10cm距离接收,一发一收;

      导纳曲线:

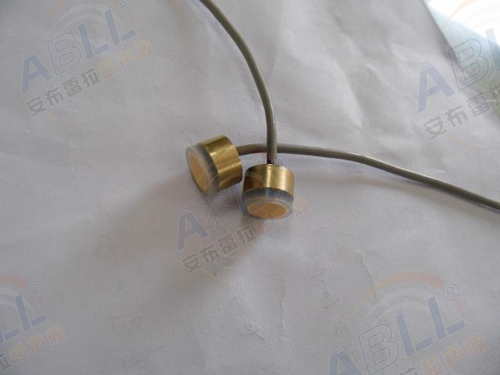

      换能器尺寸:直径14毫米,高度10毫米的圆柱体。

      测试结果:

      ①、AIRMAR开发板发射15个脉冲驱动探头,探头自发自收,距离测试面0.3m,测试结果如下表1所示:





表 1 :探头自发自收测试结果

探头型号

中心频率

回波幅度

3dB带宽

6dB带宽

01Y-001

196 KHZ

360 mV

27 KHZ

39 KHZ

01Y-002

200 KHZ

350 mV

22 KHZ

41 KHZ

01Y-003

202 KHZ

340 mV

25 KHZ

43 KHZ

01Y-004

198 KHZ

310 mV

30 KHZ

47 KHZ

      说明:自发自收是使用艾玛开发板做测试,接收到的信号已经放大了10倍。

      ②、探头一个发射一个接收,三种驱动电压(12V、16V、24V),分别在5cm和10cm的距离测试,测试结果如下表2所示:



表 2 :探头一发一收测试结果



探头型号

测试距离

24V 驱动

16V 驱动

12V 驱动

1号探头发射

2号探头接收

5 cm

100 mV

70 mV

54 mV

10 cm

54 mV

34 mV

30 mV

3号探头发射

4号探头接收

5 cm

102 mV

64 mV

46 mV

10 cm

52 mV

36 mV

24 mV

      说明:超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收,接收到的信号是没有经过放大的原始信号。

      说明:超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收,接收到的信号是没有经过放大的原始信号。

      附录:探头性能

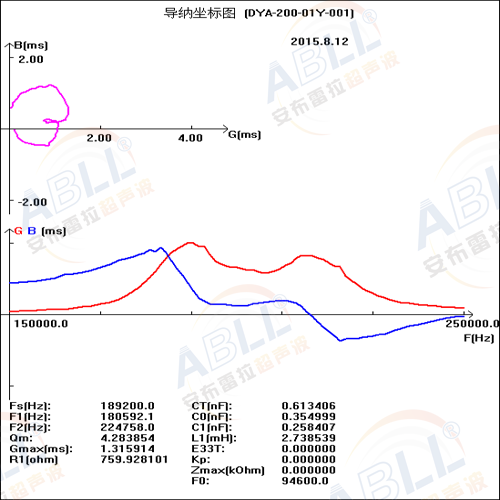

图2.1:DYA-200-01Y-001探头性能





图2.2:DYA-200-01Y-002探头性能





图2.3:DYA-200-01Y-003探头性能





图2.4:DYA-200-01Y-004探头性能

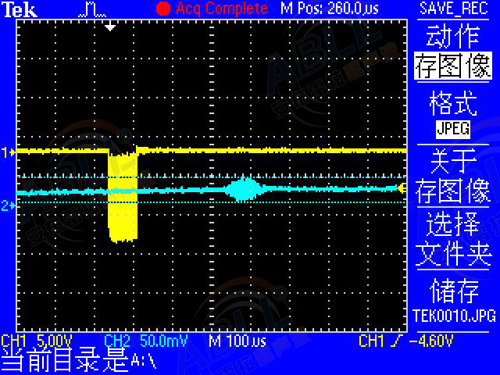

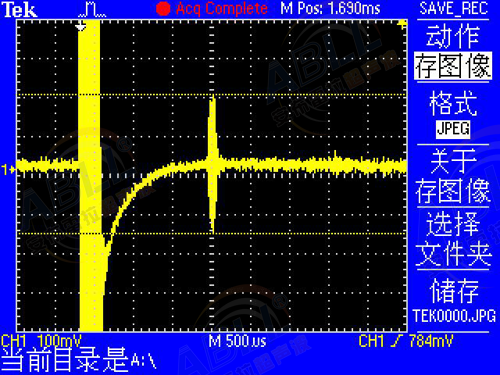

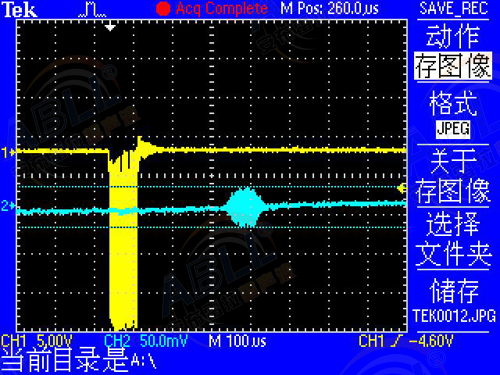

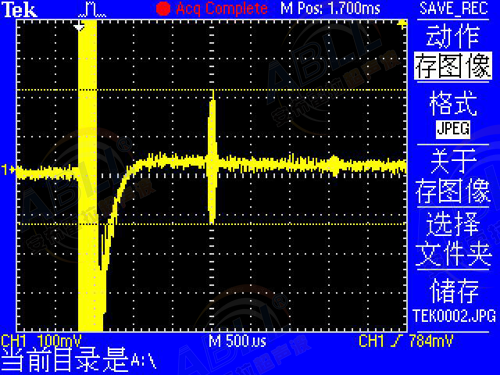

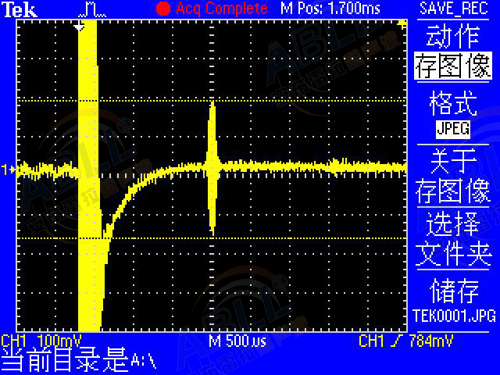

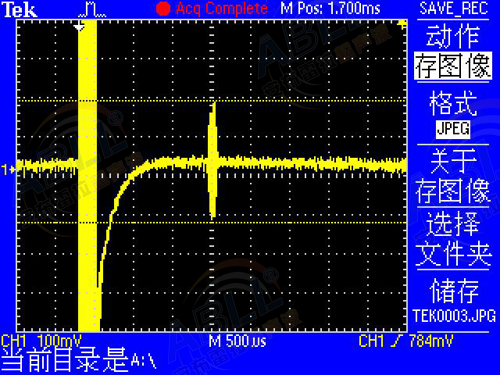

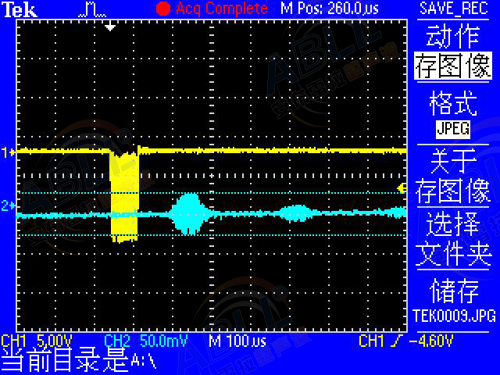

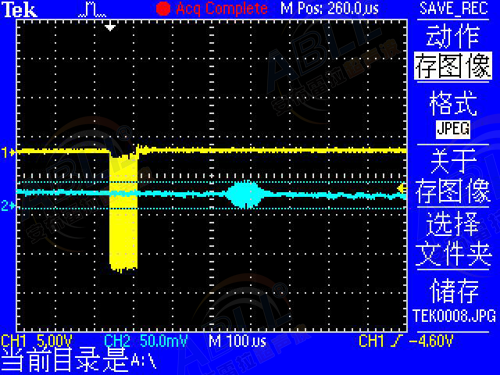

图3.1:1号发射2号接收24V驱动5cm距离测试





图3.2:1号发射2号接收24V驱动10cm距离测试





图3.3:1号发射2号接收16V驱动5cm距离测试





图3.4:1号发射2号接收16V驱动10cm距离测试





图3.5:1号发射2号接收12V驱动5cm距离测试





图3.6:1号发射2号接收12V驱动10cm距离测试





图3.7:3号发射4号接收24V驱动5cm距离测试





图3.8:3号发射4号接收24V驱动10cm距离测试





图3.9:3号发射4号接收16V驱动5cm距离测试





图3.10:3号发射4号接收16V驱动10cm距离测试





图3.11:3号发射4号接收12V驱动5cm距离测试





图3.12:3号发射4号接收12V驱动10cm距离测试
