超声波燃气表行业标准之“术语和定义、符号”
[点击量：6854][来源：杭州安布雷拉自动化科技有限公司技术部]
2015-09-11
由中华人民共和国住房和城乡建设部发布的《超声波燃气表》的术语和定义、符号。
3 术语和定义、符号
下列术语和定义、符号适用于本文件
3.1 术语和定义
3.1.1
超声波燃气表 ultrasonic gas meter
采用超声波技术，用来测量、记录并且显示通过的燃气体积的燃气表。
3.1.2
超声换能器 ultrasonic transducer
燃气表内，用来发射和接收超声波信号的器件。
3.1.3
基准条件 base conditions
进行气体体积换算的规定条件(即基准气体温度20℃，基准气体压力101.325KPa)
3.1.4
通信端口 communications port
进行数据交换的接口
3.1.5
电信号接口 galvanic connection/interface
燃气表串行或脉冲输出接口
3.1.6
示值误差 error of indication
燃气表现实的体积和实际通过燃气表的体积之差与实际通过燃气表的体积的百分比
3.1.7
提示信息 flag
对燃气表运行过程中产生的重要事件或(和)对燃气表操作进行提示的视觉信号、字符和字母等。
3.1.8
最大误差偏移 maximum error shift
任意测试流量点的最大平均误差变化。
3.1.9
最大工作压力 maximum working pressure
燃气表工作压力的上限值，与制造商声明和标识在显示窗口或铭牌上的相同。
3.1.10
平均误差 mean error
同一流量，多次测量示值误差的算术平均值。
3.1.11
测量单元 measuring element
产生与燃气流量成比例的电信号的燃气表部件。
3.1.12
准确度 meter class
燃气表符合本标准计量要求的等级，如1.5级或1.0级。
3.1.13
正常工作条件 normal conditions of operation
燃气表工作时的条件：
--不超过最大工作压力(不论有误气体流过)；
--在流量范围内；
--在环境温度和工作介质温度范围内。
3.1.14
工作模式 operating mode
获得燃气体积量的测量方法，分为标准模式和测试模式。
3.1.15
光学接口 optical port
采用如红外线发射和接收的串行数据接口。
3.1.16
压力损失 pressure absorption
燃气表工作时在入口处与出口处之间的压力差。
3.1.17
取压口 pressure measuring point
在燃气表出口能够直接测量燃气表出口压力的测量点。
3.1.18
平均误差范围 range of mean errors
在特定流量范围内最小平均误差与最大平均误差之间的差值。
3.1.19
误差曲线 meter error curve
平均示值误差与对应的实际流量的曲线图。
3.1.20
记录器 register
由存储器和显示器两部分组成，用于记录和现实信息。
3.1.21
始动流量 starting flow rate
燃气表能够显示的最低流量。
3.1.22
温度转换装置 temperature conversion device
将测量的气体体积转换到基准温度条件下的体积的转换器。
3.1.23
热切断阀 thermal cut-off valve
当燃气表周围环境温度超过预定温度时，切断燃气的阀门。

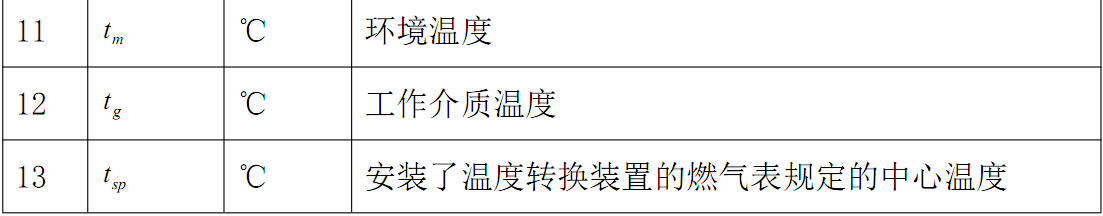

3.2 符号
符号和说明见表1。
表 1 符号和说明
杭州安布雷拉——超声波燃气表换能器生产厂家，如果你对以上超声波燃气表感兴趣或者有疑问，请点击联系我们的在线客服:QQ：2403408812，或致电：400—0077—075。安布雷拉——你全程贴心的采购顾问。
.jpg)
希望安布雷拉提供的燃气表的术语和定义、符号能给正在研发超声波燃气表的你们一些帮助，也希望安布雷拉的超声波燃气表换能器能助力于你们把超声波燃气表研发成功！
