超声波液位计如何接线

[点击量：6236][来源：杭州安布雷拉自动化科技有限公司技术部]

2014-10-20

超声波液位计到了现场都需要安装和接线，只有接对线才能开始工作。超声波液位计一般分为二线制，三线制，四线制几种，我们来看看分别要怎么接线？

一、二线制

二线制是超声波液位计中最常见的一种接线方式，也就是接线端子有“+”、“-”两个，正极接24VDC电源的+，负极接24VDC电源的-，4-20ma信号就是从“-”输出的。也就是用一对电源线来同时达到供电和信号输出的作用。这样现场会减少现场连接电缆的使用量，比四线制超声波液位计至少少一半长度的接线。

还有一些超声波液位计在二线制的两个端子旁边多一个接地的端子，用于仪表跟大地连接，以达到抗电磁干扰的作用。

图1 二线制超声波液位计接线

二、四线制

四线制超声波液位计，它的电源和信号输出是分开的。供电电源接一对端子，4-20ma信号输出接一对端子。这样就是正好四根线。但是实际上四线制接线远远不止四根线，因为四线制超声波液位计，还有485输出，继电器输出。485输出就是2个端子，每个继电器输出也有2个端子，一般有2个继电器，这样还有可能增加6个端子，也就是6根接线。如下图所示，供电电源24VDC+、24VDC-、4-20mA+、4-20mA-、485B、485A、第一路继电器的RL1+、RL1-，第二路继电器的RL1+、RL1-，如果全部连接需要10根线。

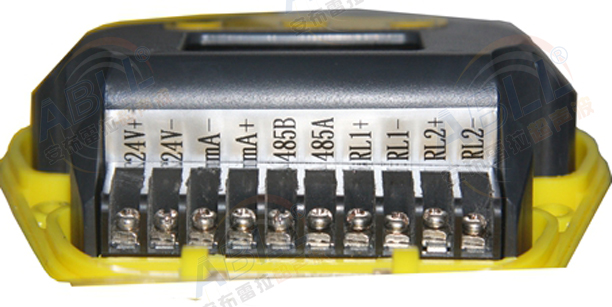

图2 四线制超声波液位计接线

三、三线制

三线制只存在于24VDC供电的超声波液位计中，220VAC供电的只有四线制。三线制其实就是四线制，以图2为例，它是把电源接线端子24VDC的负极和4-20mA的负极用线并联，这样接到PLC或者DCS系统里面只需要3根线就可以了。
