GRCF河道流量计不规则断面流量如何计算

[点击量:8971][来源:安布雷拉超声波 · 中国已服务中小企业8千家]

2019-02-12

  长沙县星沙污水处理厂进水口有个挡水坝,每到下雨天,上游来的污水会从挡水坝顶部满出去,为了保护环境,这个污水溢流流量需要测量出来。





长沙县星沙污水处理厂



  用户买了杭州安布雷拉的宇征GRCF河道流量计,到了现场后发现,大部分情况下,都是跟上面这个图片中显示的一样,污水从两个挡水坝上面满过去,用流量计可以直接计算流量,计算的时候,是按照2个5米宽度的断面来计算的。





长沙县星沙污水处理厂



  当降雨量大的时候,水位会超过挡水坝旁边的水泥墩,这样整个水流过的断面就发生了变化。也就是污水流过的河道断面宽度是原来的2个5米,变为了8.5+5.0+1.0+5.0+0.5=20米。



  当宽度变了之后,水流过的截面积也就变了,同样的水位下,不同的宽度,水的流量是不一样的。





长沙县星沙污水处理厂污水溢流流量测量-截面尺寸图



  比如:都是30厘米高度,水位没有超过挡水坝的水泥墩,0.05米/秒流速,原来的2个5米宽度的流量是:



  0.05米/秒×0.30米×(5.0+5.0)×3600=540立方米/小时。



  如果水位是60厘米高度,那么高过30厘米部分的水位,他的宽度是20米。假设流速还是0.05米/秒,计算出来的流量是:


  0.05米/秒×0.30米×(5.0+5.0)×3600=540立方米/小时。



  0.05米/秒×0.30米×20.0×3600=1080立方米/小时。



  540立方米/小时+1080立方米/小时=1620立方米/小时。



  这样的情况下,现场流量计的主机没法计算出来,那该怎么办呢?



  也就是改变思路,现场只测量流速和水位高度,把数据上传到后台去。然后量好现场河道横断面的尺寸,在后台服务器上设置出一个河道横断面的尺寸图。

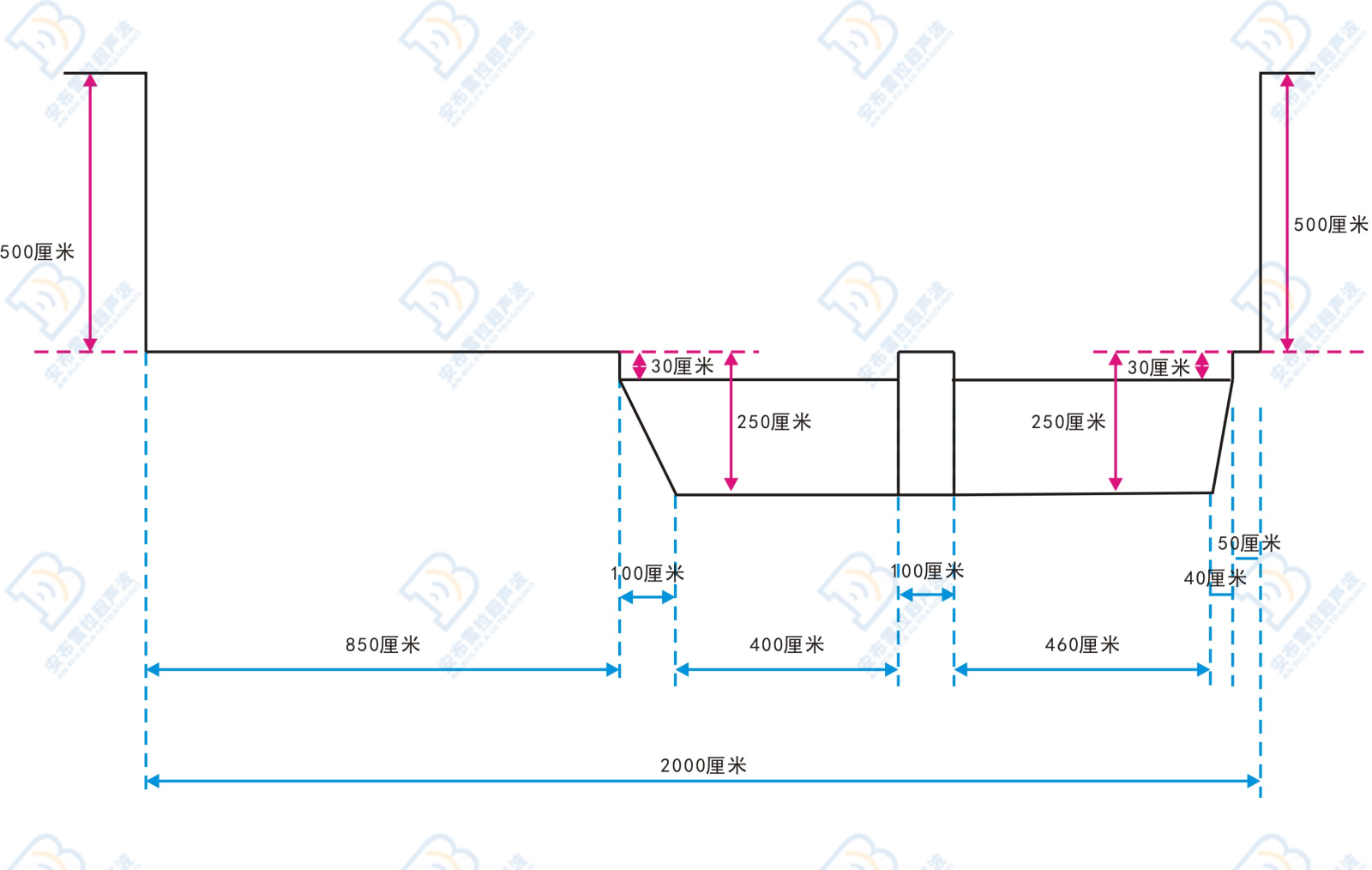

长沙县星沙污水处理厂污水溢流流量测量-截面尺寸图



  经过简化后,得到下图:





长沙县星沙污水处理厂污水溢流流量测量-简化后的截面尺寸图



  在后台服务器上根据水位来计算过水面积,然后用“流速×过水面积×3600秒”的公式来计算流量。
