看这里有桩基检测换能器的深度剖析

[点击量:11362][来源:安布雷拉超声波 · 中国已服务中小企业8千家]

2018-12-17

  桩基检测换能器DYW-88K-200AD,又叫做井径检测换能器。这是用在造桥梁,造铁路,造大楼,在地面上打的井,井里面要浇筑混凝土,用来作为大楼,大桥的根基用的超声波换能器。





DYW-88K-200AD

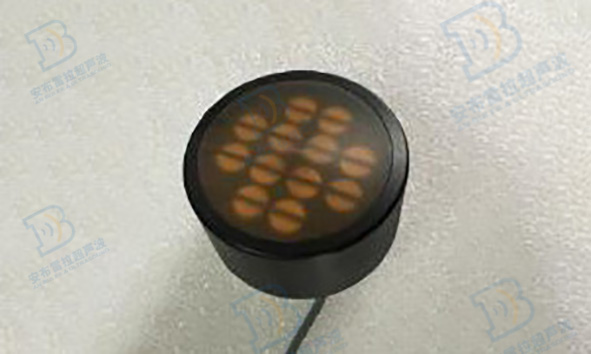

  DYW-88K-200AD桩基检测换能器内部是12个圆形陶瓷片做的一个阵列,这也就是通常所说的换能器阵列。为什么要做这样的换能器阵列呢?它有这样几个优点:



  1、信号强——能够比单个换能器强十几倍到几十倍的信号;



  2、还可以缩小发射角度;

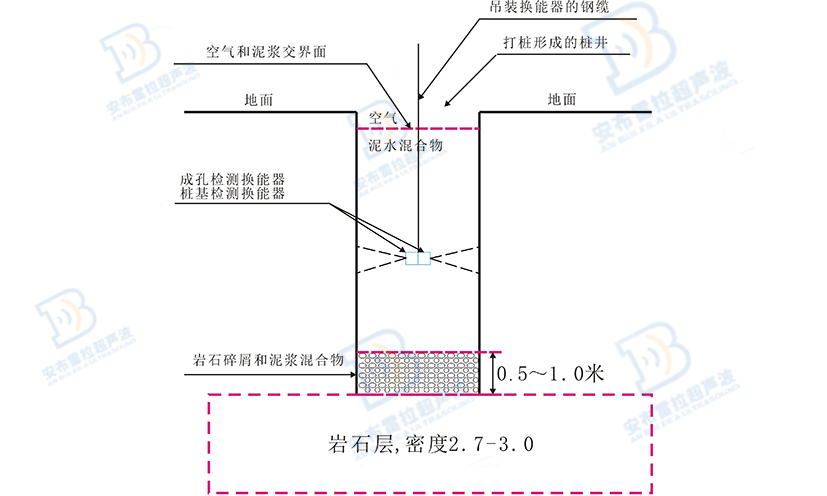

  一般桩基检测换能器最少用2个换能器,背对背,对着井内壁测量。钢缆慢慢从井口往下垂放。使用环境如下图:





  桩基检测换能器在下放的过程中,测量换能器到井内壁之间的距离,就能够得出从上到下的井的内径距离是多少米?同时把整个井从上到下的内径拼接起来,就知道了从上到下的内径数据,换能器离“岩石碎屑层跟泥浆层”交界面大约在1米,这个时候可以测量出探头发射面到岩石碎屑层之间的距离。



  比如:0.70米;

  因为钻孔的时候,通过钻杆的长度,就可以知道地面到岩石层的深度。

  比如:45米;

  然后探头往下放的时候,是通过钢缆放下去的,探头放了多少米下去。

  比如:43.5米

  45-43.5-0.70=0.80米

  也就是岩石碎屑层厚度是0.80米。





  因此得出桩基检测换能器有如下作用:

  1.测量打好的桩井的直径;

  2.测量桩井的垂直度;

  3.测量井内壁的平整度,缺陷,坍塌等表面情况;

  4.测量井底的岩石碎屑和泥浆混合层厚度;
