平顶罐和拱形罐上超声波物位计安装说明

[点击量：3574][来源：杭州安布雷拉自动化科技有限公司技术部]

2014-05-06

平顶罐

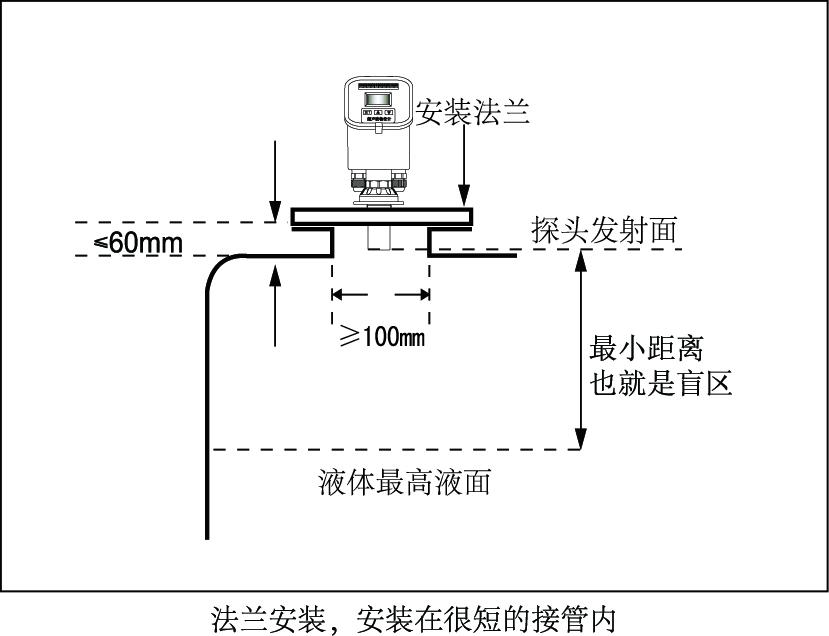

平面罐一般都有一个很短的接管，接管的基准面是法兰的下底面，在接管长度≤60mm,接管内径≥100mm，接管内壁平整无毛刺、凸起物的前提下，安装后探头的发射面低于法兰的下底面3cm就可以测量。

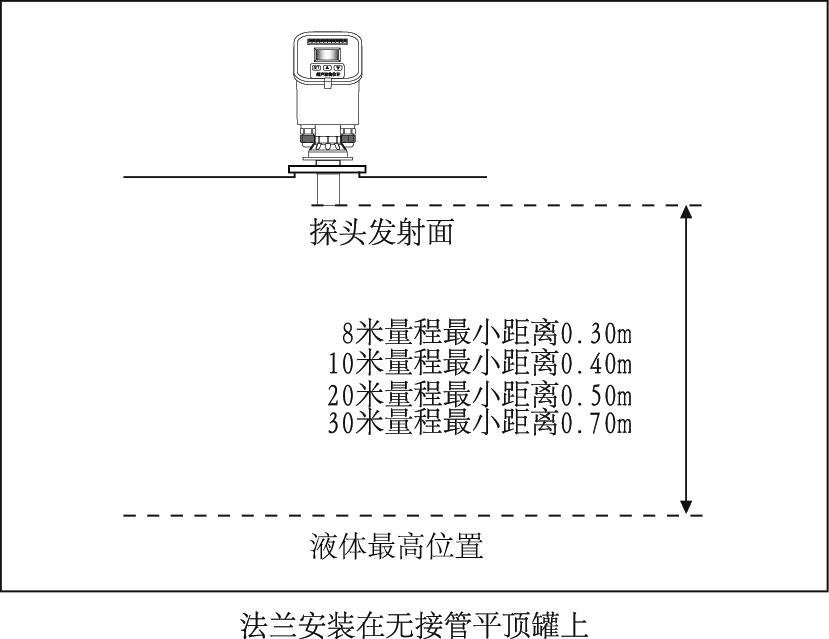

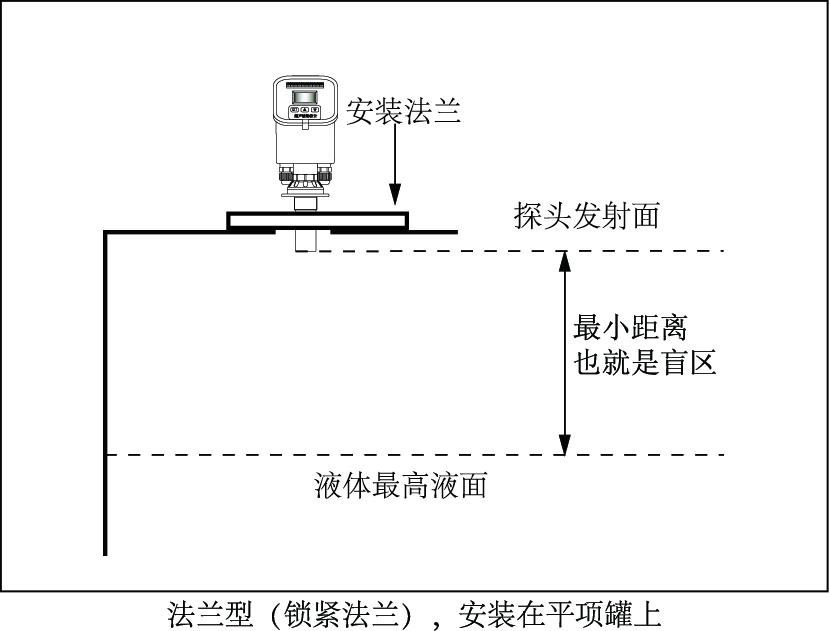

最理想的安装是直接将仪表安装在平顶容器上，不使用接管，容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面是在基准面以下。

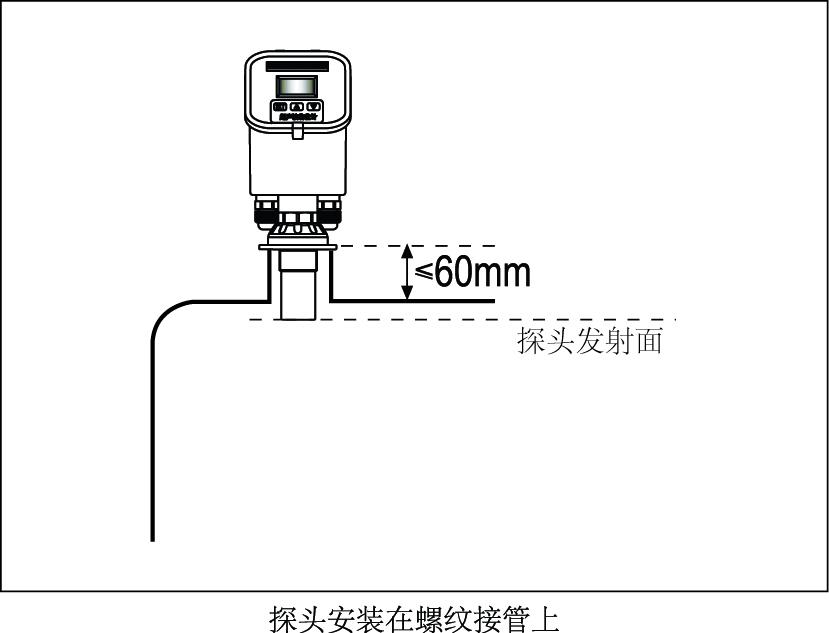

安装在跟探头一样的螺纹接管上，在这种情况下，接管的内径大小跟探头的外螺纹几乎一样，探头的发射面必须伸出接管2cm以上，不能缩在接管内。

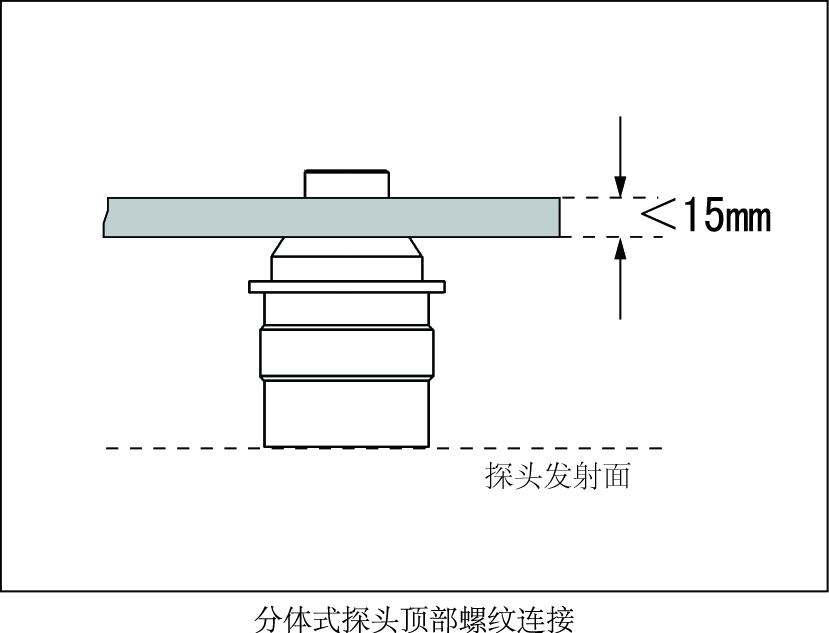

同样，分体式的传感器可以用顶部螺纹安装，安装在M30×1.5的管螺纹里。

拱形罐顶

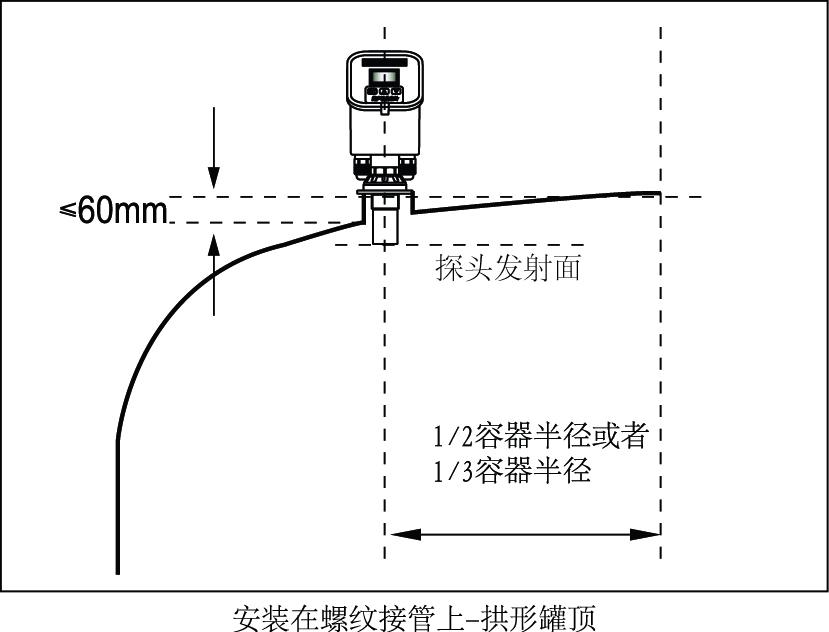

对于拱形罐，仪表最好不要安装在罐顶中央，而是安装在罐顶半径的1/2或者2/3处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲，拱形罐顶就好像是一个凸透镜，如果探头安装在凸透镜的焦点上，那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。

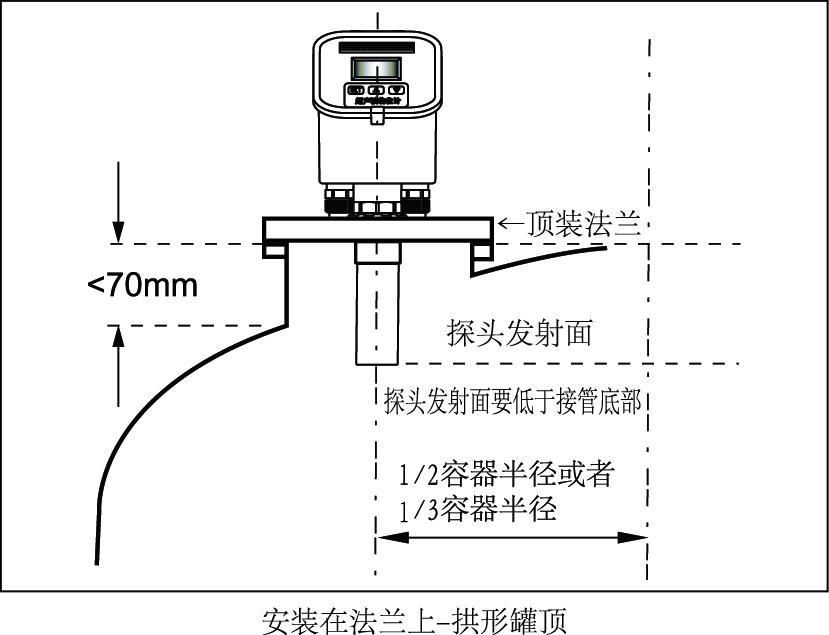

在大多数的拱形罐顶上，接管加上法兰的长度有150-180mm长度，而超声波物位计的探头螺纹以下都没有这么长的(可以向我公司定制加长型探头，以使探头发射面低于接管底部)。在这样的情况下，我们需要注意接管直径和接管长度的比例关系。

序号	接管长度	接管内径	备注
1	150mm	200mm	接管内壁无毛刺、凸起物，上下垂直，焊缝都要做抛光处理。接管和罐顶连接处要做从接管内向外的45℃斜角抛光。
2	200mm	260mm
3	250mm	325mm
4	300mm	360mm
