太阳能电池板和蓄电池配置计算公式

[点击量：3015][来源：杭州安布雷拉自动化科技有限公司技术部]

2015-11-23

最近很多人都在问，下水道流量计、河道流量计、窨井液位计等产品应该用多少功率的太阳能板或者蓄电池，那么杭州安布雷拉的技术向你提供太阳能电池板和蓄电池配置计算公式：

一：首先计算出电流：

　　如：12V蓄电池系统； 30W的灯2只，共60瓦。

　　电流＝ 60W÷12V＝ 5 A

二：计算出蓄电池容量需求：

　　如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；

　　例一：1 路 LED 灯

　　（如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00关闭）

　　例二：2 路非LED灯（低压钠灯、无极灯、节能灯、等）

　　（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）

　　需要满足连续阴雨天5天的照明需求。（5天另加阴雨天前一夜的照明，计6天）

　　蓄电池＝ 5A × 7h ×（ 5＋1）天＝ 5A × 42h ＝210 AH

　　另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

　　所以210AH也只是应用中真正标准的70％－85％左右。另外还要根据负载的不同，测出实际的损耗，

　　实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加15％-25％左右。

三：计算出电池板的需求峰值（WP）：

　　路灯每夜累计照明时间需要为 7小时（h）；

　　★：电池板平均每天接受有效光照时间为4.5小时（h）；

　　最少放宽对电池板需求20％的预留额。

　　WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5h

　　WP÷17.4V ＝9.33

　　WP＝162（W）

　　★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。所以162W也只是理论值，根据实际情况需要有所增加。

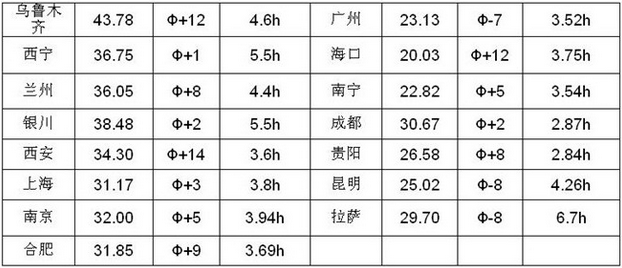

全国主要城市年平均日照时间及最佳安装倾角
