下水道流量计-现代市政的眼睛(三)

[点击量：3030][来源：杭州安布雷拉自动化科技有限公司编辑部]

2015-01-09

不久前，跟朋友聊天，我说起了自己做的下水道流量计。朋友有点诧异，这下水道啥时候开始也要用流量计了。以前就是在污水处理厂的进水口和出水口装个流量计，那是为了计算污水处理厂的处理量，以及是否有偷漏的情况。作为下水道里面的水，也就是污水井和雨水井两种。这种污水排就排掉了，没有任何经济价值。干嘛还要花钱去测量它的流速和流量。

我能够理解他的疑问。其实这个需求是随着城市发展，原来对城市地面上的土地、楼宇、道路要管理，现在对于埋在地下部分的管网，比如：雨水管、污水管、通信电缆、供电电缆都要纳入管理。因此数字化管网就变成实实在在的事情。除了管网的形状、走向、长度等，还要监控下水道水位变化，流速、流量变化，淤泥沉积情况，气体成分和含量等。

朋友也是做仪表的，他给不少的市政工程提供仪表。他问我：

一、下水道测量流速和流量为啥那么困难？

其实这跟下水道的实际情况有关系，在下水道里面测量流量的时候有很多限制。

1.下水道基本埋在地下，用管段式的流量计施工成本很高，维护成本也很高。

2.下水道多数情况不满管，没法用常规的流量计测量。

3.下水道因为空间限制，加上经常会涨水，使得常见的明渠流量计，不管是超声波原理的还是压力原理的都没法使用。即使使用了，水位一上涨就失去测量意义了。

4.下水道有杂物、垃圾，如果用机械式的测量，很快就会因为这个原因卡住。

二、怎么样才能够测量出流速和流量？

针对这种情况，我们花了不少时间去看下水道，那种阴沟的味道，到了冬天还好，夏天可是会熏死人的。

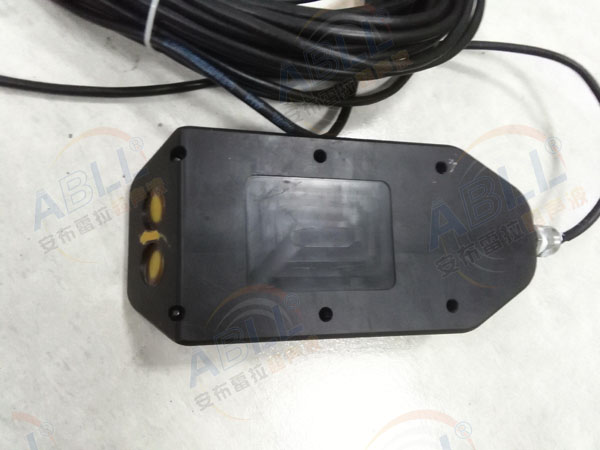

最后我们选择测量传感器是放在水下的，可以固定在管道内。不管管道内是满管水还是半管水，是比较清澈的雨水，还是比较浑浊的污水都可以测量。这样就不会在下水道上挖土开沟来装管道式流量计，避免了很大的施工量。也不怕不满管。

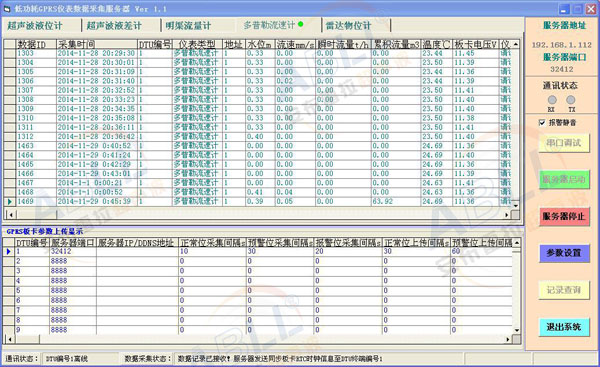

然后先测量出流速，水位，温度三个数据。目前可以测量的流速范围是0.02米～5.00米/秒，当然，对于下水道来说目前最大流速也在2.00米/秒内。
